پمپ 65/250 | مشخصات فنی، عملکرد و کاتالوگ پمپ 65/250

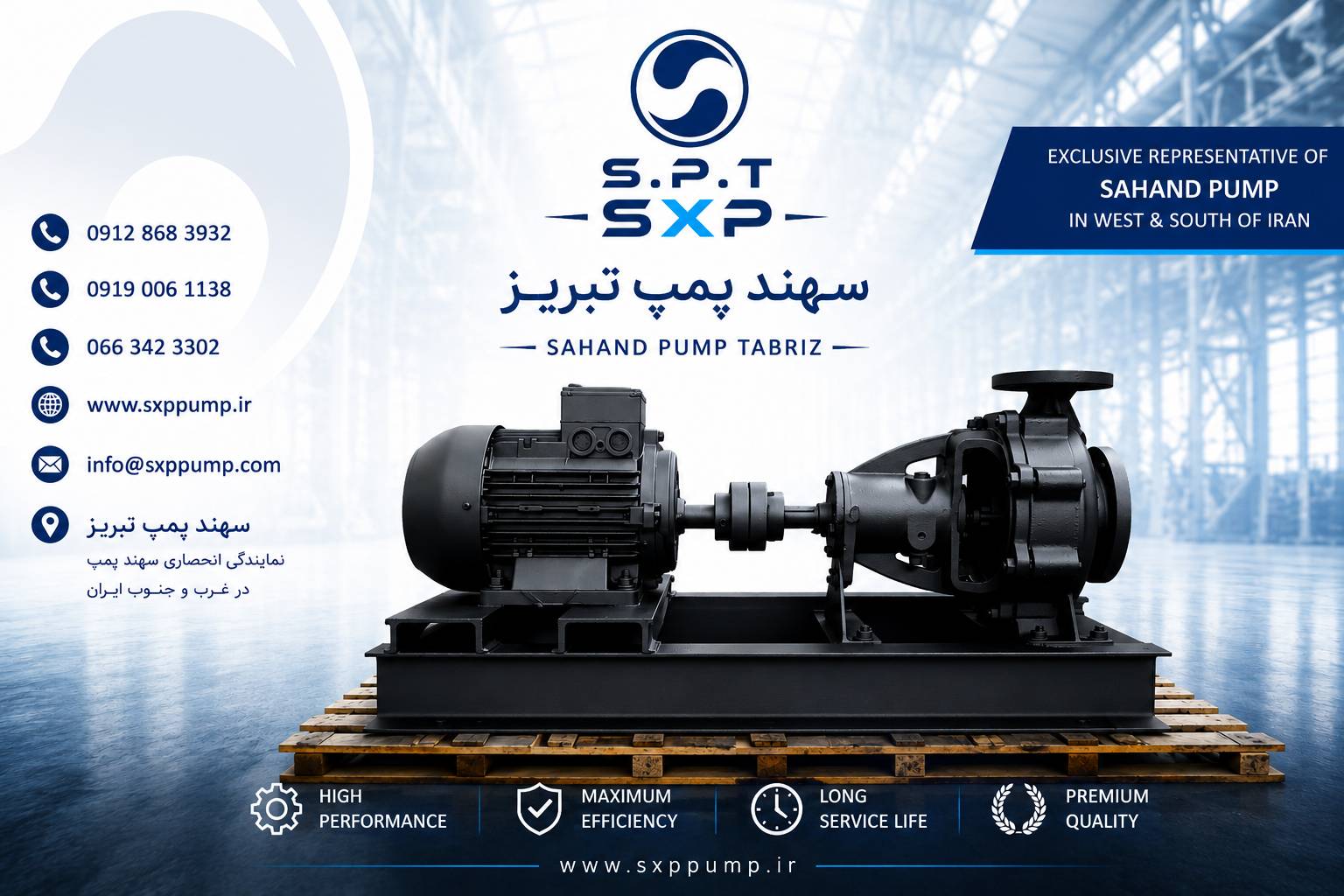

پمپ 65/250 سهند پمپ؛ وقتی یک مدل، دو محدوده عملکرد متفاوت دارد
پمپ 65/250 یک پمپ گریز از مرکز با فلنج ورودی 80 میلیمتر و خروجی 65 میلیمتر است که در جدول کاتالوگ برای دو سرعت 1450 و 2900 RPM ارائه شده است.
نقطه مهم این مدل، فقط تفاوت سرعت نیست؛ در هر سرعت، چهار قطر پروانه امکان تغییر مشخصات عملکردی پمپ را ایجاد میکنند:
259 → 250 → 240 → 230 میلیمتر
در نتیجه، انتخاب 65/250 باید از روی نقطه کاری واقعی سیستم انجام شود؛ یعنی ابتدا دبی و هد مشخص شوند و سپس سرعت و قطر پروانه بررسی شود.

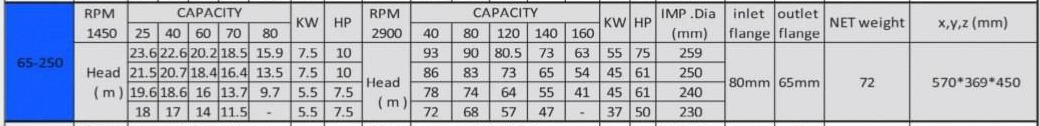

مشخصات فنی پمپ 65/250 در 1450 دور
| قطر پروانه |
25 |
40 |
60 |
70 |
80 m³/h |
| 259 mm |
23.6 |
22.6 |
20.2 |
18.5 |
15.9 |
| 250 mm |
21.5 |
20.7 |
18.4 |
16.4 |
13.5 |
| 240 mm |
19.6 |
18.6 |
16 |
13.7 |
9.7 |
| 230 mm |
18 |
17 |
14 |
11.5 |
— |
واحد مقادیر جدول: متر هد
موتور در 1450 RPM
| پروانه |
توان |
HP |
جریان |
| 259 mm |
7.5 kW |
10 HP |
16.5 A |
| 250 mm |
7.5 kW |
10 HP |
16.5 A |
| 240 mm |
5.5 kW |
7.5 HP |
12.2 A |
| 230 mm |
5.5 kW |
7.5 HP |
12.2 A |
65/250 در 2900 دور؛ محدودهای کاملاً متفاوت
با رفتن به 2900 RPM، محدوده عملکرد پمپ به شکل محسوسی تغییر میکند.
در این سرعت، جدول کاتالوگ دبی 40 تا 160 m³/h را پوشش میدهد و حداکثر هد درجشده به 93 متر میرسد.
| قطر پروانه |
40 |
80 |
120 |
140 |
160 m³/h |
| 259 mm |
93 |
90 |
80.5 |
73 |
63 |
| 250 mm |
86 |
83 |
73 |
65 |
54 |
| 240 mm |
78 |
74 |
64 |
55 |
41 |
| 230 mm |
72 |
68 |
57 |
47 |
— |
واحد مقادیر جدول: متر هد
موتور در 2900 RPM
| پروانه |
توان |
HP |
جریان |
| 259 mm |
55 kW |
75 HP |
98 A |
| 250 mm |
45 kW |
61 HP |
81.5 A |
| 240 mm |
45 kW |
61 HP |
81.5 A |
| 230 mm |
37 kW |
50 HP |
67 A |
یک مدل؛ دو شخصیت هیدرولیکی
یکی از جذابترین ویژگیهای 65/250، فاصله عملکردی بین دو سرعت آن است.
1450 RPM
25–80 m³/h
حداکثر هد جدول: 23.6 m
2900 RPM
40–160 m³/h
حداکثر هد جدول: 93 m
یعنی این مدل در 2900 دور فقط کمی قویتر از نسخه 1450 دور نیست؛ محدوده عملکرد آن بهطور محسوسی تغییر میکند.
به همین دلیل در صفحه محصول، این دو سرعت باید بهصورت دو پیکربندی عملکردی مشخص معرفی شوند، نه اینکه صرفاً در یک جدول شلوغ کنار هم قرار بگیرند.
انتخاب قطر پروانه؛ جایی که 65/250 دقیق میشود
چهار قطر پروانه باعث میشوند در یک دبی یکسان، هدهای متفاوتی داشته باشیم.
مثلاً در 60 m³/h و 1450 RPM:
- پروانه 259 → 20.2 متر
- پروانه 250 → 18.4 متر
- پروانه 240 → 16 متر
- پروانه 230 → 14 متر
در نتیجه، اگر سیستم به حدود 60 m³/h و 18 متر هد نیاز داشته باشد، داده جدول نشان میدهد که پروانه 250 میلیمتر با 18.4 متر به این نقطه نزدیک است.
این نوع بررسی، مبنای بهتری برای انتخاب پمپ نسبت به انتخاب صرفاً بر اساس «بیشترین هد» است.
در 2900 دور اختلاف پروانهها حتی مهمتر میشود
برای مثال در 120 m³/h:
| پروانه |
هد |
| 259 mm |
80.5 m |
| 250 mm |
73 m |
| 240 mm |
64 m |
| 230 mm |
57 m |
در یک دبی ثابت، چهار قطر پروانه چهار سطح متفاوت از هد ایجاد میکنند.
بنابراین اگر نقطه کاری پروژه مثلاً در محدوده 120 m³/h و حدود 64 متر هد باشد، جدول کاتالوگ مستقیماً پروانه 240 mm را در این نقطه نشان میدهد.
پمپ 65/250 را با «نقطه کار» انتخاب کنید
برای انتخاب مهندسی این مدل، ترتیب کار بهتر است این باشد:
1. دبی را مشخص کنید
مثلاً:
Q = 60 m³/h
2. هد موردنیاز را مشخص کنید
مثلاً:
H = 18 m
3. سرعت مناسب را بررسی کنید
1450 یا 2900 RPM؟
4. قطر پروانه را از جدول پیدا کنید
در مثال بالا:
1450 RPM + پروانه 250 mm → 60 m³/h / 18.4 m
این روش باعث میشود انتخاب پمپ بر اساس نیاز واقعی سیستم انجام شود، نه بر اساس بزرگترین عدد موجود در کاتالوگ.
مشخصات مشترک پمپ 65/250
| مشخصه |
مقدار |
| مدل |
65/250 |
| نوع |
پمپ گریز از مرکز |
| دورهای درجشده |
1450 / 2900 RPM |
| قطر پروانهها |
230 تا 259 mm |
| فلنج ورودی |
80 mm |
| فلنج خروجی |
65 mm |
| دبی جدول 1450 RPM |
25–80 m³/h |
| دبی جدول 2900 RPM |
40–160 m³/h |
| حداکثر هد جدول |
93 m |
فلنج 80×65؛ اما لوله الزاماً 80×65 نیست
در جدول کاتالوگ، اندازه فلنج پمپ:
Inlet = 80 mm
Outlet = 65 mm
است.
اما این اعداد بهتنهایی تعیینکننده قطر نهایی لولهکشی پروژه نیستند.
انتخاب لوله باید با توجه به دبی، سرعت جریان، افت مسیر و شرایط هیدرولیکی سیستم انجام شود. در خود کاتالوگ نیز بین فلنج پمپ و قطر لوله تفکیک شده است.
پس نباید صرفاً از روی نام 65/250 نتیجه گرفت که کل لولهکشی پروژه الزاماً باید با همین ابعاد اجرا شود.
توان موتور؛ انتخاب بر اساس پیکربندی
در 1450 دور:
5.5 تا 7.5 kW
و در 2900 دور:
37 تا 55 kW
در جدول درج شده است.
نکته مهم کاتالوگ این است که توان موتور بر اساس حداکثر دبی محاسباتی در نظر گرفته شده و ممکن است توان موردنیاز در نقطه کاری واقعی کمتر باشد.
بنابراین برای سفارش موتور، بهتر است صرفاً از روی حداکثر توان جدول تصمیم نگیریم و ابتدا Q-H واقعی سیستم مشخص شود.
چرا 2900 دور الزاماً انتخاب بهتر نیست؟
این قسمت را عمداً در صفحه میگذارم چون از نظر فنی مهم است.
اگر سیستم به هد پایین نیاز داشته باشد، استفاده از پیکربندی 2900 RPM صرفاً برای رسیدن به عدد بالاتر، الزاماً انتخاب مناسبی نیست.
مثلاً در 1450 دور، پمپ با پروانه 259 میلیمتر در:
60 m³/h → 20.2 m
کار میکند.
درحالیکه در 2900 دور، همین خانواده پمپ در همین محدوده سرعت میتواند هدهای بسیار بالاتری ایجاد کند.
پس سرعت باید بر اساس هد و دبی واقعی سیستم انتخاب شود.
NPSH و شرایط مکش
در انتخاب نهایی 65/250، فقط منحنی دبی و هد کافی نیست.
شرایط مکش نیز باید بررسی شود، از جمله:
- ارتفاع مکش
- فشار اتمسفر
- مشخصات فیزیکی سیال
- شرایط نصب
- نقطه کار
- NPSH
کاتالوگ نیز محاسبه شرایط مکش را با توجه به نقطه کار، NPSH و مشخصات سیستم مطرح میکند.
خلاصه سریع پمپ 65/250
مدل: 65/250
نوع: گریز از مرکز
سرعت: 1450 / 2900 RPM
قطر پروانه: 230، 240، 250، 259 mm
فلنج ورودی: 80 mm
فلنج خروجی: 65 mm
1450 RPM
دبی: 25–80 m³/h
هد: تا 23.6 m
موتور: 5.5–7.5 kW
2900 RPM
دبی: 40–160 m³/h
هد: تا 93 m
موتور: 37–55 kW
پمپ 65/250 سهند پمپ؛ انتخاب دقیق برای نقطه کاری واقعی
اگر قرار است 65/250 برای یک پروژه انتخاب شود، فقط این سه عدد را برای ما بفرستید:
دبی موردنیاز + هد موردنیاز + شرایط مکش
بر اساس این اطلاعات میتوان پیکربندی مناسب دور، قطر پروانه و توان موتور را از جدول بررسی کرد.
SXP | نمایندگی انحصاری سهند پمپ در کل غرب و جنوب ایران
🌐 www.sxppump.ir
📞 09128683932
📞 09190061138
☎️ 06643423302
اعتماد شما سرمایه ماست
سوالات متداول پمپ 65/250
پمپ 65/250 در چه دورهایی ارائه شده است؟
در جدول این مدل، دو سرعت 1450 و 2900 RPM درج شده است.
دبی پمپ 65/250 در 1450 دور چقدر است؟
محدوده جدول از 25 تا 80 m³/h است.
دبی پمپ 65/250 در 2900 دور چقدر است؟
محدوده جدول از 40 تا 160 m³/h است.
حداکثر هد پمپ 65/250 چقدر است؟
حداکثر هد درجشده در جدول 93 متر است؛ مربوط به پروانه 259 میلیمتر در 2900 دور و دبی 40 m³/h.
قطر پروانههای پمپ 65/250 چیست؟
230، 240، 250 و 259 میلیمتر.
توان موتور 65/250 چقدر است؟
در 1450 دور، 5.5 تا 7.5 کیلووات و در 2900 دور، 37 تا 55 کیلووات در جدول درج شده است.
فلنج پمپ 65/250 چند است؟
ورودی 80 میلیمتر و خروجی 65 میلیمتر.
