معرفی محصول
پمپ 100/250 | مشخصات فنی، عملکرد در 1450 و 2900 دور و کاتالوگ

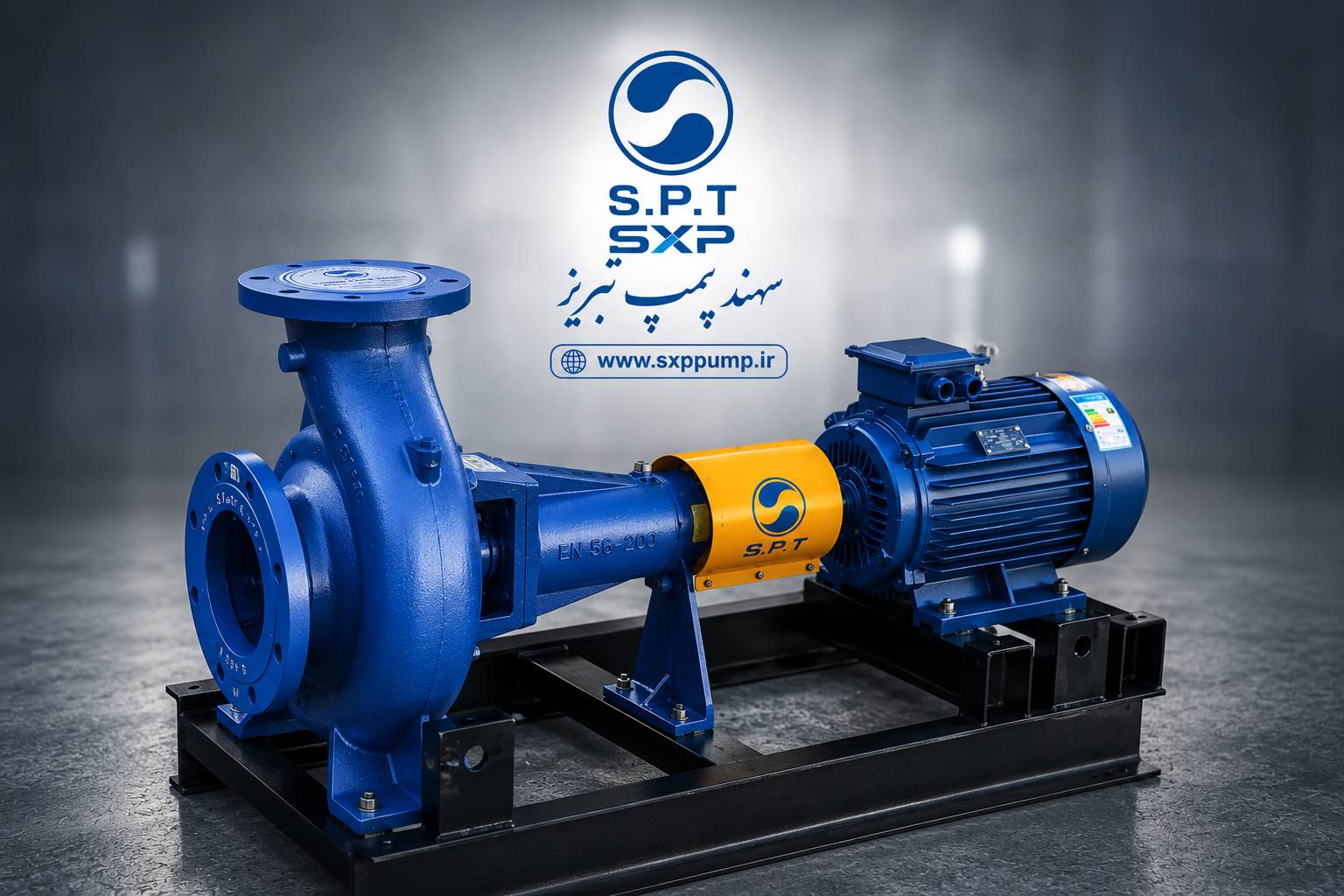

پمپ 100/250 سهند پمپ یک پمپ گریز از مرکز با قابلیت کار در دو سرعت 1450 و 2900 RPM است. وجود دو محدوده عملکردی متفاوت باعث میشود این مدل بسته به نیاز پروژه، از یک پیکربندی با دبی متوسط و هد پایینتر تا پیکربندی با دبی بالاتر و هد بسیار بیشتر قابل بررسی باشد.
در دور 1450 RPM، جدول عملکرد دبی 60 تا 180 مترمکعب بر ساعت را نشان میدهد؛ در حالی که در 2900 RPM، محدوده دبی به 100 تا 350 مترمکعب بر ساعت میرسد.
این تفاوت، مهمترین ویژگی مهندسی 100/250 است.
مشخصات فنی پمپ 100/250
| مشخصه |
مقدار |
| مدل |
100/250 |
| نوع پمپ |
گریز از مرکز |
| سرعتها |
1450 / 2900 RPM |
| محدوده دبی در 1450 RPM |
60 تا 180 m³/h |
| محدوده دبی در 2900 RPM |
100 تا 350 m³/h |
| حداکثر هد در 1450 RPM |
22 متر |
| حداکثر هد در 2900 RPM |
89 متر |
| قطر پروانهها |
230 / 240 / 250 / 259 mm |
| فلنج ورودی |
125 mm |
| فلنج خروجی |
100 mm |
| توان موتور در 1450 RPM |
7.5 تا 11 kW |
| توان موتور در 2900 RPM |
55 تا 90 kW |
دو شخصیت عملکردی در یک مدل
① پمپ 100/250 در دور 1450 RPM
در این سرعت، پمپ برای محدودهای از دبی متوسط و هد پایینتر جدولبندی شده است.
جدول عملکرد 1450 RPM
| قطر پروانه |
60 |
90 |
120 |
150 |
180 m³/h |
موتور |
| 259 mm |
22 |
21 |
19.2 |
16.7 |
12.8 |
11 kW |
| 250 mm |
20.4 |
19.2 |
17.2 |
14.4 |
10 |
11 kW |
| 240 mm |
18.7 |
17.3 |
15.2 |
11.7 |
— |
11 kW |
| 230 mm |
17 |
15.5 |
13 |
8.5 |
— |
7.5 kW |
مشخصات موتور در 1450 RPM
| پروانه |
توان |
HP |
جریان |
| 259 mm |
11 kW |
15 HP |
23.8 A |
| 250 mm |
11 kW |
15 HP |
23.8 A |
| 240 mm |
11 kW |
15 HP |
23.8 A |
| 230 mm |
7.5 kW |
10 HP |
16.5 A |
② پمپ 100/250 در دور 2900 RPM
اینجا عملکرد پمپ کاملاً وارد محدوده دیگری میشود.
در 2900 RPM، جدول کاتالوگ دبیهای:
100 / 175 / 250 / 300 / 350 m³/h
را ارائه میکند و حداکثر هد جدول به 89 متر میرسد.
جدول عملکرد 2900 RPM
| قطر پروانه |
100 |
175 |
250 |
300 |
350 m³/h |
موتور |
| 259 mm |
89 |
85 |
76 |
67 |
53 |
90 kW |
| 250 mm |
82 |
77 |
67 |
55 |
40 |
75 kW |
| 240 mm |
75 |
70 |
58 |
45 |
— |
75 kW |
| 230 mm |
69 |
63 |
48 |
33 |
— |
55 kW |
مشخصات موتور در 2900 RPM
| پروانه |
توان |
HP |
جریان |
| 259 mm |
90 kW |
122 HP |
158 A |
| 250 mm |
75 kW |
102 HP |
131 A |
| 240 mm |
75 kW |
102 HP |
131 A |
| 230 mm |
55 kW |
75 HP |
98 A |
نکته کلیدی 100/250؛ چرا دو دور اهمیت دارد؟
اگر فقط نام مدل 100/250 را ببینیم، ممکن است تصور کنیم با یک پمپ با یک محدوده عملکرد مواجه هستیم.
اما جدول این مدل چیز دیگری نشان میدهد.
در 1450 RPM:
60 تا 180 m³/h
و در 2900 RPM:
100 تا 350 m³/h
یعنی انتخاب سرعت، عملاً شخصیت هیدرولیکی پمپ را تغییر میدهد.
در بیشترین قطر پروانه:
259 mm — 1450 RPM
حداکثر هد جدول:
22 m
259 mm — 2900 RPM
حداکثر هد جدول:
89 m
بنابراین این مدل را باید بر اساس دور + قطر پروانه + نقطه کار انتخاب کرد، نه فقط بر اساس نام 100/250.
یک مقایسه مهندسی جذاب
در دبی 120 m³/h در دور 1450:
| پروانه |
هد |
| 259 mm |
19.2 m |
| 250 mm |
17.2 m |
| 240 mm |
15.2 m |
| 230 mm |
13 m |
اما در 2900 RPM، جدول از دبی 100 m³/h شروع میشود و در این نقطه:
| پروانه |
هد در 100 m³/h |
| 259 mm |
89 m |
| 250 mm |
82 m |
| 240 mm |
75 m |
| 230 mm |
69 m |
این اختلاف نشان میدهد که انتخاب دور صرفاً تغییر سرعت موتور نیست؛ بلکه انتخاب یک محدوده عملکرد کاملاً متفاوت برای پمپ است.
انتخاب قطر پروانه در 100/250
چهار قطر پروانه برای این مدل در جدول دیده میشود:
259 / 250 / 240 / 230 mm
259 میلیمتر
بالاترین هد را در هر دو دور ارائه میکند.
- 1450 RPM → تا 22 m
- 2900 RPM → تا 89 m
250 میلیمتر
گزینهای با هد پایینتر نسبت به 259 میلیمتر و موتور:
- 1450 → 11 kW
- 2900 → 75 kW
240 میلیمتر
برای نقاط کاری پایینتر از پروانههای بزرگتر:
- 1450 → موتور 11 kW
- 2900 → موتور 75 kW
230 میلیمتر
کمترین قطر پروانه جدول:
- 1450 → 7.5 kW
- 2900 → 55 kW
بنابراین انتخاب پروانه باید بر اساس نقطه کاری واقعی سیستم انجام شود.
100/250 در 1450 RPM؛ زمانی که هد پایینتر موردنیاز است
اگر سیستم در محدودهای مانند 60 تا 180 m³/h قرار داشته باشد و هد موردنیاز نسبتاً پایینتر باشد، جدول 1450 RPM چندین انتخاب برای قطر پروانه ارائه میدهد.
برای مثال در 150 m³/h:
- 259 mm → 16.7 m
- 250 mm → 14.4 m
- 240 mm → 11.7 m
- 230 mm → 8.5 m
این تنوع باعث میشود انتخاب پمپ صرفاً «روشن/خاموش» نباشد؛ بلکه بتوان عملکرد را به نیاز واقعی سیستم نزدیک کرد.
100/250 در 2900 RPM؛ وقتی هد بالاتر وارد معادله میشود
در 2900 RPM، پمپ وارد محدوده عملکرد بسیار بالاتری میشود.
در دبی 250 m³/h:
- 259 mm → 76 m
- 250 mm → 67 m
- 240 mm → 58 m
- 230 mm → 48 m
این اعداد نشان میدهند که حتی در یک دبی مشخص، انتخاب قطر پروانه تأثیر مستقیم بر هد دارد.
فلنج و لولهکشی
طبق جدول:
فلنج مکش: 5 اینچ 125 mm
فلنج رانش: 4 اینچ 100 mm
اما این اعداد را نباید مستقیماً بهعنوان قطر نهایی لولهکشی پروژه در نظر گرفت.
قطر لوله باید با توجه به:
- دبی
- سرعت جریان
- افت فشار
- طول مسیر
- شرایط مکش
- انرژی مصرفی
- شرایط واقعی پروژه
انتخاب شود.
خود کاتالوگ نیز میان فلنج پمپ و قطر لوله تفکیک قائل شده است.
انتخاب موتور؛ فقط به عدد کیلووات نگاه نکنید
جدول این مدل نشان میدهد که توان موتور با تغییر سرعت و قطر پروانه بهشدت تغییر میکند.
در 1450 RPM:
7.5 تا 11 kW
در 2900 RPM:
55 تا 90 kW
این اختلاف طبیعی است، زیرا افزایش سرعت، محدوده هد و دبی قابل دستیابی پمپ را به شکل قابل توجهی تغییر میدهد.
بنابراین هنگام سفارش باید مشخص شود که پمپ برای 1450 یا 2900 RPM موردنظر است.
نقطه کاری؛ مهمتر از حداکثر عدد کاتالوگ
مثلاً اگر گفته شود:
«پمپ 100/250 هد 89 متر دارد»
این جمله بهتنهایی ناقص است.
هد 89 متر مربوط به:
259 mm + 2900 RPM + 100 m³/h
در جدول است.
بنابراین مشخصات پمپ باید همیشه به شکل:
دبی + هد + دور + قطر پروانه
بررسی شود.
این همان رویکردی است که در انتخاب مهندسی پمپ اهمیت دارد.
شرایط مکش و NPSH
برای انتخاب نهایی، علاوه بر منحنی عملکرد، شرایط مکش نیز باید بررسی شود.
موارد مهم شامل:
- ارتفاع محل نصب
- فشار اتمسفر
- دمای سیال
- مشخصات فیزیکی سیال
- شرایط خط مکش
- NPSH
- افت فشار مسیر
است.
بنابراین اطلاعات جدول برای انتخاب اولیه بسیار مهم است، اما برای انتخاب نهایی پروژه باید نقطه کار و شرایط سیستم نیز مشخص باشد.
یک روش حرفهای برای انتخاب 100/250
به جای اینکه ابتدا بگوییم:
«چه موتوری روی این پمپ ببندیم؟»
فرآیند درست این است:
1. دبی موردنیاز
↓
2. هد موردنیاز
↓
3. تعیین دور مناسب؛ 1450 یا 2900 RPM
↓
4. انتخاب قطر پروانه
↓
5. بررسی توان موتور
↓
6. بررسی شرایط مکش و NPSH
↓
7. کنترل نقطه کار نهایی
این ساختار برای صفحه محصول خیلی ارزشمندتر از یک متن تبلیغاتی صرف است.
کاربرد پمپ 100/250
پمپ 100/250 را باید برای پروژههایی انتخاب کرد که نقطه کاری آنها در محدوده منحنیهای ارائهشده قرار میگیرد.
بسته به انتخاب دور و پروانه، این مدل میتواند برای سیستمهایی با:
دبی متوسط و هد پایینتر در 1450 RPM
یا
دبی بالاتر و هد بالاتر در 2900 RPM
بررسی شود.
کاربرد دقیق باید بر اساس مشخصات واقعی پروژه تعیین شود و نباید صرفاً از روی نام مدل، یک کاربرد خاص را قطعی اعلام کرد.
قیمت پمپ 100/250
قیمت نهایی پمپ 100/250 به پیکربندی انتخابی وابسته است؛ بهخصوص:
1450 یا 2900 RPM
قطر پروانه
توان موتور
تجهیزات و متعلقات همراه
برای استعلام دقیق، مشخصات نقطه کاری پروژه را ارسال کنید تا پیکربندی مناسب بررسی شود.
SXP | سهند پمپ
نمایندگی انحصاری سهند پمپ در کل غرب و جنوب ایران
📞 09128683932
📞 09190061138
☎️ 06643423302
🌐 www.sxppump.i
سوالات متداول پمپ 100/250
پمپ 100/250 در چند دور کار میکند؟
طبق جدول ارسالی، این مدل در دو سرعت 1450 و 2900 RPM ارائه شده است.
دبی پمپ 100/250 چقدر است؟
در 1450 RPM، نقاط جدول از 60 تا 180 m³/h و در 2900 RPM از 100 تا 350 m³/h است.
حداکثر هد پمپ 100/250 چقدر است؟
در جدول ارسالی، بیشترین هد 89 متر است؛ مربوط به پروانه 259 mm در 2900 RPM و دبی 100 m³/h.
توان موتور در 1450 دور چقدر است؟
بسته به پروانه، 7.5 تا 11 kW.
توان موتور در 2900 دور چقدر است؟
بسته به پروانه، 55 تا 90 kW.
قطر پروانههای 100/250 چیست؟
230، 240، 250 و 259 میلیمتر.
فلنج ورودی و خروجی چیست؟
ورودی 125 mm و خروجی 100 mm.
