پمپ 65/315 | مشخصات فنی، عملکرد و کاتالوگ پمپ 65/315

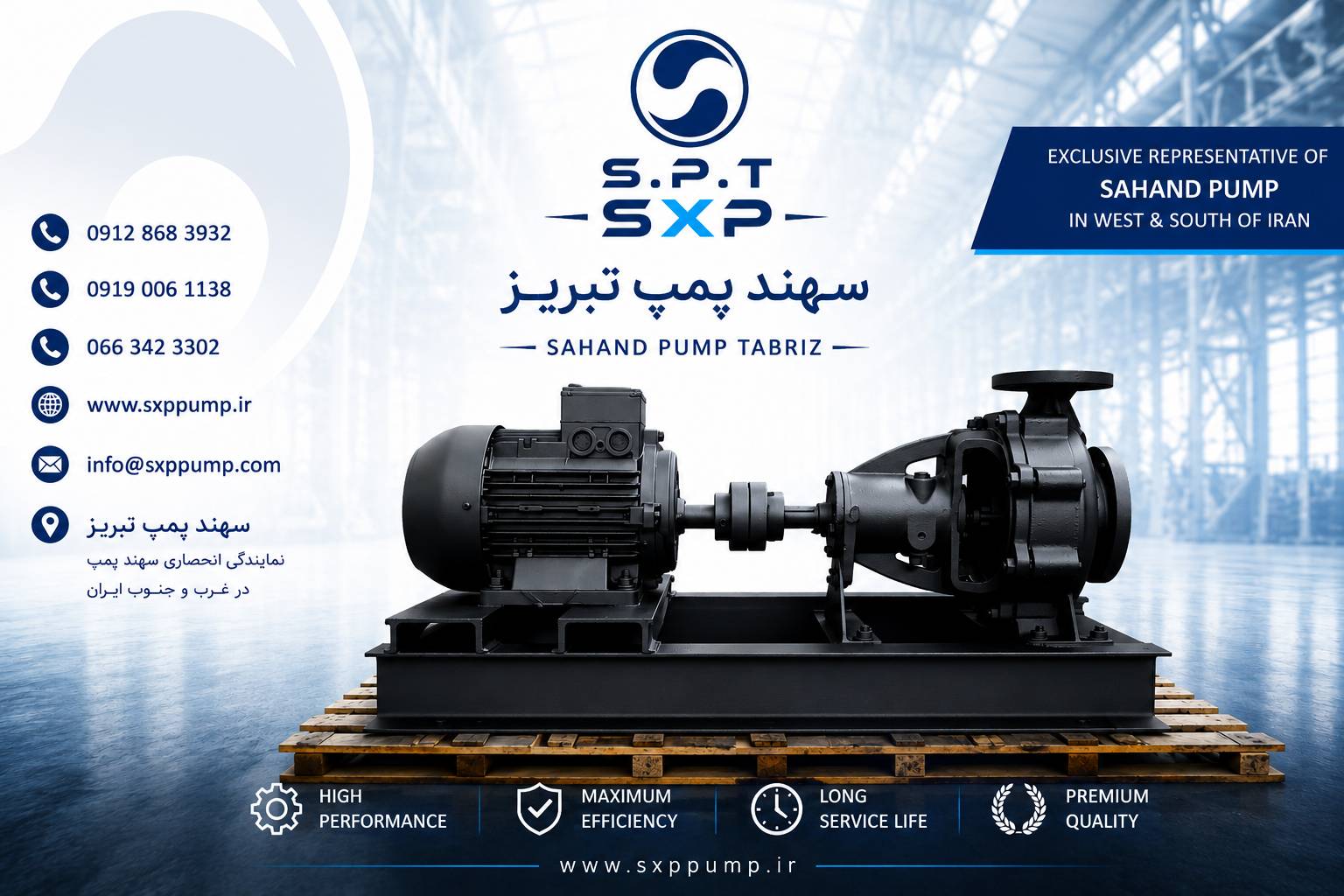

پمپ 65/315 سهند پمپ؛ چهار پروانه، یک بدنه، چند نقطه عملکرد
پمپ 65/315 یک پمپ گریز از مرکز با دور کاری 1450 RPM است که در کاتالوگ با چهار قطر پروانه 319، 310، 300 و 290 میلی‌متر ارائه شده است.
نکته جذاب این مدل اینجاست:
در حالی که توان موتور در هر چهار پیکربندی 11 کیلووات درج شده، تغییر قطر پروانه باعث تغییر محسوس هد پمپ در دبی‌های مختلف می‌شود.
یعنی در 65/315، انتخاب پروانه فقط یک انتخاب ابعادی نیست؛ بخشی از فرآیند تنظیم پمپ برای نقطه کاری سیستم است.
مشخصات فنی پمپ 65/315
دور 1450 RPM
| قطر پروانه |
دبی 25 |
دبی 40 |
دبی 60 |
دبی 70 |
دبی 80 m³/h |
| 319 mm |
35 |
33.5 |
30.5 |
27.5 |
24 |
| 310 mm |
32 |
31 |
28 |
25 |
21.5 |
| 300 mm |
30 |
29 |
25.5 |
22.5 |
18 |
| 290 mm |
28 |
26.7 |
23 |
20 |
— |
واحد هد: متر
مشخصات مشترک
- مدل: 65/315
- دور: 1450 RPM
- دبی جدول: 25 تا 80 m³/h
- قطر پروانه: 290 تا 319 mm
- فلنج ورودی: 80 mm
- فلنج خروجی: 65 mm
- توان موتور: 11 kW
- توان معادل: 15 HP
- جریان درج‌شده: 23.8 A
جایی که 65/315 خودش را نشان می‌دهد
برای این مدل، یک عدد به‌تنهایی نمی‌تواند عملکرد پمپ را توضیح دهد.
مثلاً در 60 m³/h:
- پروانه 319 → 30.5 m هد
- پروانه 310 → 28 m هد
- پروانه 300 → 25.5 m هد
- پروانه 290 → 23 m هد
یعنی در یک دبی یکسان، فقط با تغییر قطر پروانه، هد از 23 تا 30.5 متر تغییر می‌کند.
این دقیقاً همان جایی است که انتخاب بر اساس نقطه کار واقعی اهمیت پیدا می‌کند.
یک نگاه مهندسی‌تر به 65/315
فرض کنیم سیستم به حدود 70 m³/h نیاز داشته باشد.
طبق جدول:
| پروانه |
هد در 70 m³/h |
| 319 mm |
27.5 m |
| 310 mm |
25 m |
| 300 mm |
22.5 m |
| 290 mm |
20 m |
بنابراین چهار گزینه یک رفتار یکسان ندارند.
اگر هد موردنیاز سیستم به حدود 25 متر نزدیک باشد، داده جدول برای پروانه 310 mm همین مقدار را نشان می‌دهد؛ در حالی که پروانه 319 میلی‌متر در همین دبی 27.5 متر هد ارائه می‌کند.
این نوع مقایسه برای انتخاب پمپ بسیار کاربردی‌تر از معرفی صرفِ «حداکثر هد» است.
بازه عملکرد پمپ 65/315
بر اساس جدول کاتالوگ:
دبی:
25 تا 80 m³/h
بیشترین هد ثبت‌شده:
35 m
بیشترین هد مربوط به:
پروانه 319 mm در دبی 25 m³/h
کمترین قطر پروانه:
290 mm
بیشترین قطر پروانه:
319 mm
سرعت دوران:
1450 RPM
چرا چهار قطر پروانه ارائه شده است؟
چهار قطر:
319 → 310 → 300 → 290 mm
باعث ایجاد چهار منحنی عملکرد متفاوت برای پمپ می‌شوند.
با کاهش قطر پروانه، هد در یک دبی مشخص کاهش پیدا می‌کند.
برای نمونه در 40 m³/h:
- 319 mm → 33.5 m
- 310 mm → 31 m
- 300 mm → 29 m
- 290 mm → 26.7 m
بنابراین اگر سیستم شما به هد بسیار بالای پروانه 319 میلی‌متری نیاز ندارد، استفاده از قطر پایین‌تر می‌تواند پیکربندی متفاوتی از همان مدل ایجاد کند.
انتخاب نهایی باید بر اساس نقطه کاری واقعی سیستم انجام شود.
پمپ 65/315 برای چه نقطه‌ای مناسب است؟
به‌جای اینکه برای این مدل یک فهرست بلند از کاربردها تعریف کنیم، روش حرفه‌ای‌تر این است که آن را بر اساس Q-H انتخاب کنیم.
یعنی ابتدا مشخص شود:
Q = دبی موردنیاز
و سپس:
H = هد موردنیاز
بعد نقطه موردنظر با جدول عملکرد پمپ مقایسه شود.
برای مثال:
نقطه فرضی
Q = 60 m³/h
H ≈ 25.5 m
جدول نشان می‌دهد که پروانه:
300 mm → 25.5 m
در همین دبی قرار دارد.
این یعنی جدول کاتالوگ مستقیماً می‌تواند برای بررسی اولیه انتخاب پروانه استفاده شود.
فلنج پمپ 65/315
در جدول کاتالوگ:
ورودی پمپ:3 اینچ 80 mm
خروجی پمپ:2.5 اینچ 65 mm
اما یک نکته مهم وجود دارد:
قطر فلنج پمپ الزاماً برابر با قطر لوله پروژه نیست.
قطر لوله باید با توجه به دبی و سرعت جریان و همچنین افت انرژی سیستم انتخاب شود
بنابراین از روی نام 65/315 نباید به‌تنهایی قطر لوله‌کشی پروژه را تعیین کرد.
موتور پمپ 65/315
برای هر چهار قطر پروانه درج‌شده در جدول، مشخصات موتور به صورت زیر آمده است:
| مشخصه |
مقدار |
| توان |
11 kW |
| توان اسمی معادل |
15 HP |
| جریان |
23.8 A |
| دور پمپ |
1450 RPM |
کاتالوگ نیز تصریح می‌کند که توان موتور بر اساس حداکثر دبی محاسبه شده و ممکن است توان موردنیاز در نقطه کار واقعی کمتر باشد.
بنابراین برای انتخاب نهایی موتور در یک پروژه مشخص، باید نقطه کار واقعی پمپ بررسی شود.
NPSH؛ بخشی که نباید در انتخاب پمپ فراموش شود
انتخاب پمپ فقط با دبی و هد تمام نمی‌شود.
در پروژه واقعی، شرایط مکش نیز باید بررسی شود؛ از جمله:
- ارتفاع مکش
- فشار اتمسفر
- مشخصات فیزیکی سیال
- شرایط نصب
- نقطه کار پمپ
- NPSH
کاتالوگ نیز محاسبه ارتفاع مکش مهندسی را با توجه به نقطه کار، منحنی NPSH و شرایط نصب مطرح کرده است.
65/315؛ انتخاب دقیق‌تر به‌جای انتخاب بزرگ‌تر
یکی از اشتباهات رایج در انتخاب پمپ این است که فقط بالاترین هد یا بزرگ‌ترین پروانه انتخاب شود.
اما در 65/315 چهار انتخاب داریم:
319 mm → هد بالاتر
310 mm → هد پایین‌تر
300 mm → هد پایین‌تر
290 mm → هد پایین‌تر
بنابراین اگر سیستم به 35 متر هد نیاز ندارد، الزاماً انتخاب پروانه 319 منطقی نیست.
پمپ باید برای نقطه کاری انتخاب شود، نه برای بیشترین عدد موجود در کاتالوگ.
خلاصه فنی سریع
| مشخصه |
مقدار |
| مدل |
65/315 |
| نوع |
پمپ گریز از مرکز |
| دور |
1450 RPM |
| محدوده دبی جدول |
25–80 m³/h |
| محدوده قطر پروانه |
290–319 mm |
| حداکثر هد جدول |
35 m |
| فلنج ورودی |
80 mm |
| فلنج خروجی |
65 mm |
| توان موتور |
11 kW |
| توان |
15 HP |
| جریان |
23.8 A |
قیمت و مشاوره فنی پمپ 65/315
قیمت پمپ 65/315 به پیکربندی انتخابی، قطر پروانه، موتور و شرایط سفارش بستگی دارد.
برای استعلام، بهتر است همراه درخواست قیمت این اطلاعات را ارسال کنید:
دبی موردنیاز + هد موردنیاز + شرایط مکش + نوع سیال + دور موردنظر
تا انتخاب پروانه و پیکربندی پمپ بر اساس شرایط واقعی پروژه انجام شود.
SXP | نمایندگی انحصاری سهند پمپ در کل غرب و جنوب ایران
🌐 www.sxppump.ir
📞 09128683932
📞 09190061138
☎️ 06643423302
اعتماد شما سرمایه ماست
سوالات متداول پمپ 65/315
پمپ 65/315 چند دور است؟
مدل درج‌شده در این جدول با 1450 RPM ارائه شده است.
دبی پمپ 65/315 چقدر است؟
محدوده دبی جدول از 25 تا 80 مترمکعب بر ساعت است.
حداکثر هد پمپ 65/315 چقدر است؟
حداکثر هد درج‌شده 35 متر است که مربوط به پروانه 319 میلی‌متر در دبی 25 m³/h است.
پمپ 65/315 چه پروانه‌هایی دارد؟
چهار قطر پروانه در جدول آمده است:
319، 310، 300 و 290 میلی‌متر
توان موتور 65/315 چقدر است؟
برای چهار پیکربندی جدول، موتور 11 کیلووات / 15 اسب بخار / 23.8 آمپر درج شده است.
فلنج پمپ 65/315 چند است؟
ورودی 80 میلی‌متر و خروجی 65 میلی‌متر.
