پمپ 65/200 | مشخصات فنی، عملکرد و کاتالوگ پمپ 65/200

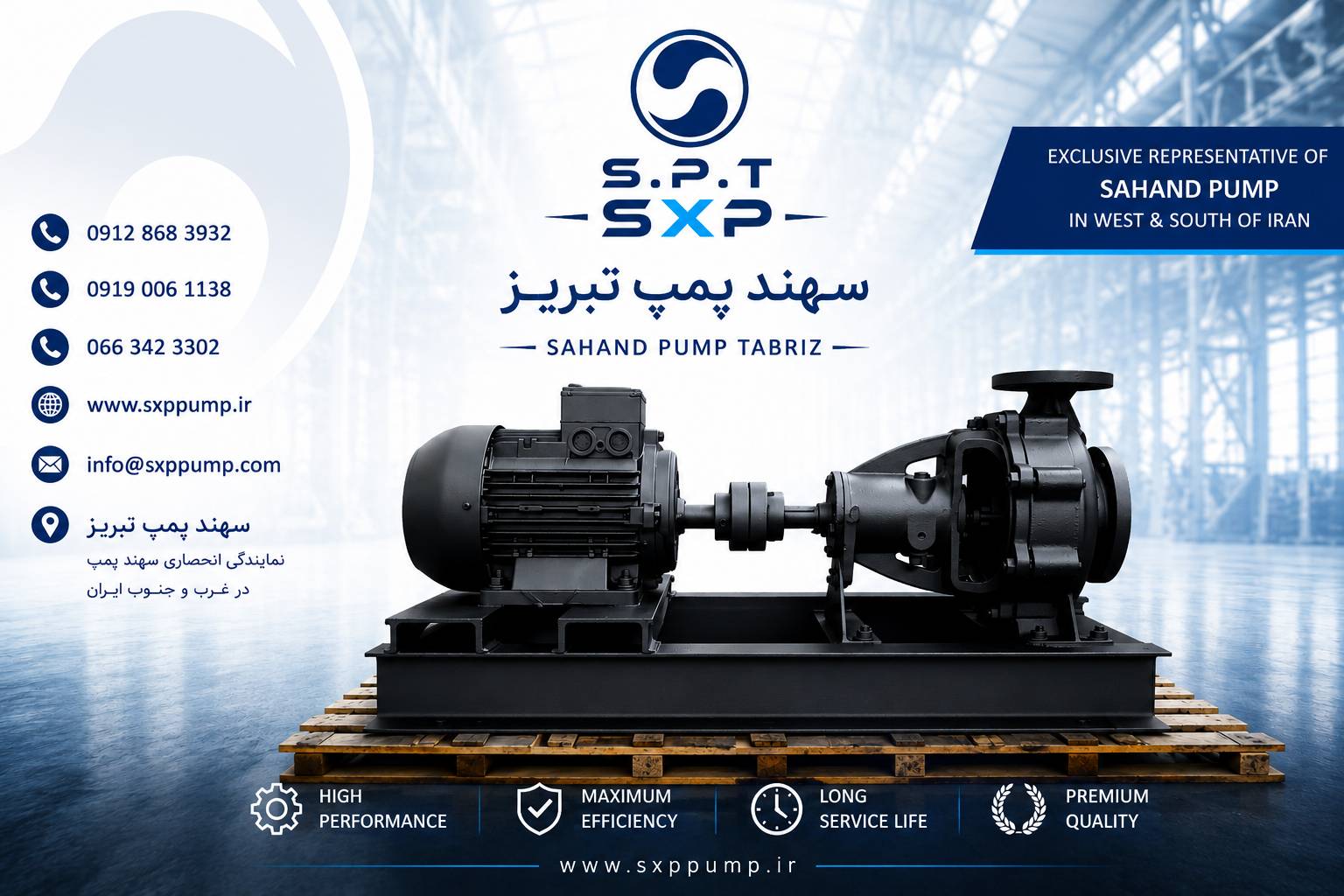

پمپ 65/200 سهند پمپ؛ انتخاب بین دبی پایین‌تر و هد بالاتر
پمپ 65/200 یک پمپ گریز از مرکز است که در کاتالوگ سهند پمپ با دو سرعت 1450 و 2900 RPM و چهار قطر پروانه ارائه شده است.
چهار قطر پروانه این مدل:
209 — 200 — 190 — 180 میلی‌متر
است.
اما تفاوت اصلی زمانی مشخص می‌شود که عملکرد دو سرعت را کنار هم قرار دهیم:
1450 RPM
دبی جدول: 20 تا 70 m³/h
حداکثر هد جدول: 14.9 m
2900 RPM
دبی جدول: 40 تا 160 m³/h
حداکثر هد جدول: 59 m
بنابراین 65/200 فقط یک پمپ با چند قطر پروانه نیست؛ در دو سرعت، دو محدوده عملکرد کاملاً متفاوت در اختیار طراح قرار می‌دهد.
مشخصات فنی پمپ 65/200 در 1450 دور
عملکرد در 1450 RPM
| قطر پروانه |
20 |
40 |
50 |
60 |
70 m³/h |
| 209 mm |
14.9 |
14.1 |
12.7 |
12.2 |
10.9 |
| 200 mm |
13.7 |
12.7 |
11 |
10.4 |
8.7 |
| 190 mm |
12.3 |
9.7 |
9.5 |
8.8 |
7 |
| 180 mm |
10.8 |
8.1 |
7.9 |
7.2 |
5.4 |
واحد هد: متر
موتور در 1450 RPM
| قطر پروانه |
توان |
HP |
جریان |
| 209 mm |
4 kW |
5.5 HP |
8.8 A |
| 200 mm |
3 kW |
4 HP |
7.5 A |
| 190 mm |
3 kW |
4 HP |
7.5 A |
| 180 mm |
2.2 kW |
3 HP |
5.25 A |
فلنج پمپ:
- ورودی: 80 mm
- خروجی: 65 mm
65/200 در 2900 دور؛ وقتی هد وارد محدوده بالاتر می‌شود
در 2900 دور، محدوده عملکرد این مدل به شکل محسوسی تغییر می‌کند.
عملکرد در 2900 RPM
| قطر پروانه |
40 |
80 |
110 |
140 |
160 m³/h |
| 209 mm |
59 |
56 |
51 |
43.4 |
36.5 |
| 200 mm |
53.5 |
50 |
43 |
33.5 |
— |
| 190 mm |
48 |
44 |
37.5 |
28 |
— |
| 180 mm |
42.5 |
37.5 |
30 |
— |
— |
واحد هد: متر
موتور در 2900 RPM
| قطر پروانه |
توان |
HP |
جریان |
| 209 mm |
30 kW |
41 HP |
54 A |
| 200 mm |
22 kW |
30 HP |
39.5 A |
| 190 mm |
22 kW |
30 HP |
39.5 A |
| 180 mm |
15 kW |
20 HP |
29.2 A |
تفاوت واقعی 65/200 در 1450 و 2900 دور
این بخش را برای صفحه خیلی مهم می‌دانم؛ چون کاربر سایت با دیدن آن سریع متوجه می‌شود چرا سرعت دوران اهمیت دارد.
| پارامتر |
1450 RPM |
2900 RPM |
| دبی جدول |
20–70 m³/h |
40–160 m³/h |
| حداکثر هد جدول |
14.9 m |
59 m |
| قطر پروانه |
180–209 mm |
180–209 mm |
| توان موتور |
2.2–4 kW |
15–30 kW |
| فلنج ورودی |
80 mm |
80 mm |
| فلنج خروجی |
65 mm |
65 mm |
این تفاوت نشان می‌دهد که انتخاب 1450 یا 2900 دور باید بر اساس نیاز واقعی سیستم انجام شود؛ نه اینکه صرفاً سرعت بالاتر را به‌عنوان انتخاب بهتر در نظر بگیریم.
نقطه قوت واقعی 65/200؛ انتخاب پروانه بر اساس Q-H
در یک سرعت ثابت، تغییر قطر پروانه باعث تغییر هد می‌شود.
مثلاً در 60 m³/h و 1450 RPM:
- پروانه 209 mm → 12.2 m
- پروانه 200 mm → 10.4 m
- پروانه 190 mm → 8.8 m
- پروانه 180 mm → 7.2 m
یعنی در یک دبی یکسان، چهار پیکربندی مختلف داریم.
حالا اگر نقطه کاری سیستم مثلاً حدود:
60 m³/h + 9 m هد
باشد، جدول نشان می‌دهد که پروانه 190 mm → 8.8 m به این نقطه بسیار نزدیک است.
این دقیقاً همان نوع اطلاعاتی است که یک صفحه محصول حرفه‌ای باید در اختیار کاربر قرار دهد.
در 2900 دور اختلاف پروانه‌ها بیشتر خودش را نشان می‌دهد
در 80 m³/h و 2900 RPM:
| پروانه |
هد |
| 209 mm |
56 m |
| 200 mm |
50 m |
| 190 mm |
44 m |
| 180 mm |
37.5 m |
چهار قطر پروانه، چهار سطح متفاوت هد ایجاد می‌کنند.
پس اگر سیستم به حدود 80 m³/h و 44 متر هد نیاز داشته باشد، داده کاتالوگ مستقیماً نشان می‌دهد:
2900 RPM + پروانه 190 mm → 80 m³/h / 44 m
این یعنی مدل 65/200 می‌تواند با انتخاب مناسب قطر پروانه، برای نقطه کار موردنظر تنظیم شود.
یک مثال جذاب دیگر؛ دبی 110 مترمکعب بر ساعت
در 110 m³/h و 2900 RPM:
- 209 mm → 51 m
- 200 mm → 43 m
- 190 mm → 37.5 m
- 180 mm → 30 m
اگر پروژه مثلاً به حدود 110 m³/h و 37–38 متر هد نیاز داشته باشد، پروانه 190 mm در جدول دقیقاً 37.5 متر نشان می‌دهد.
این مثال برای صفحه محصول خیلی ارزشمندتر از جمله‌های عمومی مثل «مناسب برای مصارف صنعتی» است؛ چون کاربر می‌بیند چطور واقعاً از جدول برای انتخاب استفاده کند.
65/200 را چطور انتخاب کنیم؟
فرآیند انتخاب را ساده کنیم:
مرحله اول
دبی موردنیاز را مشخص کنید:
Q = ؟ m³/h
مرحله دوم
هد موردنیاز سیستم را مشخص کنید:
H = ؟ m
مرحله سوم
سرعت مناسب را تعیین کنید:
1450 یا 2900 RPM
مرحله چهارم
قطر پروانه را از جدول عملکرد انتخاب کنید.
مرحله پنجم
توان موتور و شرایط مکش را بررسی کنید.
این روش باعث می‌شود انتخاب پمپ بر اساس نقطه عملکرد واقعی انجام شود، نه بر اساس نام مدل یا حداکثر هد.
مشخصات مشترک پمپ 65/200
| مشخصه |
مقدار |
| مدل |
65/200 |
| نوع |
پمپ گریز از مرکز |
| دور |
1450 / 2900 RPM |
| قطر پروانه |
180 تا 209 mm |
| فلنج ورودی |
80 mm |
| فلنج خروجی |
65 mm |
1450 RPM
دبی: 20–70 m³/h
هد: تا 14.9 m
موتور: 2.2–4 kW
2900 RPM
دبی: 40–160 m³/h
هد: تا 59 m
موتور: 15–30 kW
فلنج 80/65؛ اما قطر لوله را از روی آن حدس نمی‌زنیم
در جدول، فلنج پمپ برابر است با:
ورودی: 80 mm
خروجی: 65 mm
اما قطر فلنج الزاماً برابر قطر نهایی لوله‌کشی پروژه نیست.
قطر لوله باید بر اساس دبی، سرعت مجاز جریان، افت فشار و شرایط واقعی سیستم تعیین شود.
در تصویر کاتالوگ نیز ستون Pipe Dia. با علامت‌های ارجاعی آمده و عدد مشخصی برای قطر لوله در این صفحه ارائه نشده است؛ بنابراین برای جلوگیری از اطلاعات ساختگی، عددی به آن اضافه نمی‌کنیم.
توان موتور 65/200
در 1450 دور:
2.2 تا 4 kW
و در 2900 دور:
15 تا 30 kW
در جدول درج شده است.
نکته مهم کاتالوگ این است که توان موتور بر اساس حداکثر ظرفیت محاسباتی در نظر گرفته شده و ممکن است در نقطه کاری واقعی، توان موردنیاز کمتر باشد.
بنابراین انتخاب نهایی موتور باید با توجه به نقطه کاری واقعی پمپ انجام شود.
NPSH و شرایط مکش
برای انتخاب مهندسی 65/200، بررسی Q و H کافی نیست.
شرایط مکش نیز باید در نظر گرفته شود:
- ارتفاع مکش
- فشار اتمسفر
- مشخصات فیزیکی سیال
- شرایط نصب
- نقطه کار
- NPSH
کاتالوگ نیز محاسبه ارتفاع مکش مهندسی را با توجه به نقطه کار، منحنی NPSH و شرایط سیستم مطرح کرده است.
بنابراین در پروژه‌هایی که شرایط مکش اهمیت دارد، انتخاب نهایی باید بر اساس اطلاعات واقعی نصب انجام شود.
یک نکته مهم درباره 65/200
این مدل را نباید فقط با عبارت:
«پمپ 65/200»
معرفی کرد.
چون همین مدل در 1450 دور و 2900 دور، رفتار کاملاً متفاوتی دارد.
در 1450 دور، تمرکز عملکرد روی:
20–70 m³/h و هد تا 14.9 متر
است.
اما در 2900 دور:
40–160 m³/h و هد تا 59 متر
در جدول دیده می‌شود.
پس سرعت دوران بخشی از هویت عملکردی این مدل است.
پمپ 65/200 برای چه پروژه‌ای مناسب است؟
به‌جای نسبت دادن کاربردهای ثابت و تأییدنشده، روش دقیق‌تر این است که پمپ را با مشخصات پروژه تطبیق دهیم.
اگر سیستم شما در محدوده جدول این مدل قرار بگیرد، می‌توان بر اساس:
دبی + هد + دور + قطر پروانه + شرایط مکش
پیکربندی مناسب را بررسی کرد.
این رویکرد هم از نظر فنی دقیق‌تر است و هم برای صفحه محصول سایت ارزش بیشتری ایجاد می‌کند.
خلاصه سریع پمپ 65/200
مدل: 65/200
نوع: گریز از مرکز
سرعت: 1450 / 2900 RPM
پروانه: 180، 190، 200، 209 mm
فلنج ورودی: 80 mm
فلنج خروجی: 65 mm
1450 RPM
20 تا 70 m³/h
هد تا 14.9 m
2.2 تا 4 kW
2900 RPM
40 تا 160 m³/h
هد تا 59 m
15 تا 30 kW
قیمت و استعلام پمپ 65/200
برای استعلام قیمت پمپ 65/200 بهتر است مشخصات نقطه کاری را هم ارسال کنید:
دبی موردنیاز + هد موردنیاز + دور موردنظر + شرایط مکش
تا پیکربندی مناسب قطر پروانه و توان موتور بر اساس داده‌های واقعی بررسی شود.
SXP | نمایندگی انحصاری سهند پمپ در کل غرب و جنوب ایران
🌐 www.sxppump.ir
📞 09128683932
📞 09190061138
☎️ 06643423302
اعتماد شما سرمایه ماست
سوالات متداول پمپ 65/200
پمپ 65/200 در چه دورهایی ارائه می‌شود؟
طبق جدول کاتالوگ، در 1450 و 2900 RPM.
دبی پمپ 65/200 در 1450 دور چقدر است؟
20 تا 70 مترمکعب بر ساعت.
دبی پمپ 65/200 در 2900 دور چقدر است؟
40 تا 160 مترمکعب بر ساعت.
بیشترین هد پمپ 65/200 چقدر است؟
در جدول، حداکثر هد 59 متر است؛ مربوط به پروانه 209 میلی‌متر در 2900 دور و دبی 40 m³/h.
قطر پروانه‌های 65/200 چیست؟
180، 190، 200 و 209 میلی‌متر.
توان موتور 65/200 چقدر است؟
در 1450 دور 2.2 تا 4 کیلووات و در 2900 دور 15 تا 30 کیلووات.
فلنج پمپ 65/200 چند است؟
ورودی 80 میلی‌متر و خروجی 65 میلی‌متر.
