پمپ WKL 65/11 | مشخصات فنی، عملکرد و کاتالوگ
پمپ WKL 65/11
پمپ WKL 65/11 یک پمپ چندطبقه با مشخصات عملکردی ارائه‌شده در دو سرعت 1450 و 2900 دور بر دقیقه است. جدول فنی این مدل، عملکرد پمپ را بر اساس تعداد طبقات، قطر پروانه، دبی، هد و توان موتور مشخص می‌کند.
در دور 1450 RPM، جدول شامل 11 حالت از یک تا 11 طبقه است و در دور 2900 RPM، عملکرد پمپ در حالت‌های 1a، 1 و 2a تا 5 طبقه ارائه شده است.
مشخصات کلی پمپ WKL 65/11
| مشخصه |
مقدار |
| مدل |
WKL 65/11 |
| دورهای کاری |
1450 / 2900 RPM |
| فلنج ورودی پمپ |
80 mm |
| فلنج خروجی پمپ |
65 mm |
| جنس محور |
Steel CK45 |
| جنس پروانه |
Cast-Iron GG-25 |
| جنس محفظه |
Cast-Iron GG-25 |
| امکان تغییر متریال |
طبق درخواست |

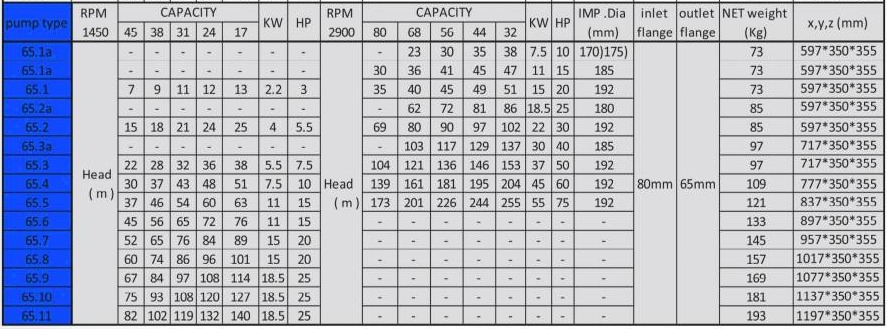

مشخصات پمپ WKL 65/11 در دور 1450 RPM
در دور 1450 دور بر دقیقه، جدول کاتالوگ برای ظرفیت‌های 17، 24، 31، 38 و 45 مترمکعب بر ساعت ارائه شده است.
عملکرد بر اساس تعداد طبقات
| تعداد طبقات |
دبی 17 |
دبی 24 |
دبی 31 |
دبی 38 |
دبی 45 |
قطر پروانه |
| 1 |
13 |
12 |
11 |
9 |
7 |
192 mm |
| 2 |
25 |
24 |
21 |
18 |
15 |
192 mm |
| 3 |
38 |
36 |
32 |
28 |
22 |
192 mm |
| 4 |
51 |
48 |
43 |
37 |
30 |
192 mm |
| 5 |
63 |
60 |
54 |
46 |
37 |
192 mm |
| 6 |
76 |
72 |
65 |
56 |
45 |
192 mm |
| 7 |
89 |
84 |
76 |
65 |
52 |
192 mm |
| 8 |
101 |
96 |
86 |
74 |
60 |
192 mm |
| 9 |
114 |
108 |
97 |
84 |
67 |
192 mm |
| 10 |
127 |
120 |
108 |
93 |
75 |
192 mm |
| 11 |
140 |
132 |
119 |
102 |
82 |
192 mm |
واحد هد: متر (m)
واحد دبی: مترمکعب بر ساعت (m³/h)
توان موتور در 1450 RPM
| توان موتور |
HP |
جریان |
| 2.2 kW |
3 HP |
5.52 A |
| 4 kW |
5.5 HP |
9.26 A |
| 5.5 kW |
7.5 HP |
12.2 A |
| 7.5 kW |
10 HP |
16.5 A |
| 11 kW |
15 HP |
23.8 A |
| 11 kW |
15 HP |
23.8 A |
| 15 kW |
20 HP |
32 A |
| 15 kW |
20 HP |
32 A |
| 18.5 kW |
25 HP |
36.5 A |
| 18.5 kW |
25 HP |
36.5 A |
| 18.5 kW |
25 HP |
36.5 A |
مشخصات پمپ WKL در دور 2900 RPM
در دور 2900 دور بر دقیقه، جدول کاتالوگ ظرفیت‌های 32، 44، 56، 68 و 80 مترمکعب بر ساعت را نشان می‌دهد.
در این بخش، تعداد طبقات شامل 1a، 1، 2a، 2، 3a، 3، 4 و 5 است و برای برخی حالت‌ها قطر پروانه متفاوت درج شده است.
عملکرد بر اساس تعداد طبقات
| طبقه |
دبی 32 |
دبی 44 |
دبی 56 |
دبی 68 |
دبی 80 |
قطر پروانه |
| 1a |
38 |
35 |
30 |
23 |
— |
175 (170) mm |
| 1a |
47 |
45 |
41 |
36 |
30 |
185 mm |
| 1 |
51 |
49 |
45 |
40 |
35 |
192 mm |
| 2a |
86 |
81 |
72 |
62 |
— |
180 mm |
| 2 |
102 |
97 |
90 |
80 |
69 |
192 mm |
| 3a |
137 |
129 |
117 |
103 |
— |
185 mm |
| 3 |
153 |
146 |
136 |
121 |
104 |
192 mm |
| 4 |
204 |
195 |
181 |
161 |
139 |
192 mm |
| 5 |
255 |
244 |
226 |
201 |
173 |
192 mm |
واحد هد: متر (m)
واحد دبی: مترمکعب بر ساعت (m³/h)
توان موتور در 2900 RPM
| توان موتور |
HP |
جریان |
| 7.5 kW |
10 HP |
15.7 A |
| 11 kW |
15 HP |
22 A |
| 15 kW |
20 HP |
29.2 A |
| 18.5 kW |
25 HP |
34 A |
| 22 kW |
30 HP |
39.5 A |
| 30 kW |
40 HP |
54 A |
| 37 kW |
50 HP |
67 A |
| 45 kW |
60 HP |
81.5 A |
| 55 kW |
75 HP |
98 A |
جنس قطعات پمپ WKL 65/11
- محور: فولاد CK45
- پروانه: چدن GG-25
- محفظه: چدن GG-25
- متریال قطعات بنا به درخواست قابل تغییر است.
انتخاب پمپ WKL 65/11 بر اساس نقطه کاری
برای انتخاب دقیق حالت مناسب از بین جدول‌های 1450 و 2900 RPM، باید نقطه کاری موردنظر شامل دبی و هد مشخص باشد.
در دور 1450 RPM، افزایش تعداد طبقات باعث افزایش هد ارائه‌شده در جدول می‌شود؛ در حالی که در دور 2900 RPM، جدول مجموعه دیگری از نقاط عملکرد را با ظرفیت‌ها و هدهای بالاتر نشان می‌دهد.
بنابراین انتخاب تعداد طبقات و قطر پروانه باید بر اساس نقطه کاری واقعی پمپ انجام شود، نه صرفاً بر اساس نام مدل.
جدول خلاصه مشخصات WKL 65/11
| مشخصه |
1450 RPM |
2900 RPM |
| بازه دبی درج‌شده در جدول |
17 تا 45 m³/h |
32 تا 80 m³/h |
| قطر پروانه |
192 mm |
، 180، 185 و 192 mm |
| تعداد طبقات درج‌شده |
1 تا 11 |
1a، 1، 2a، 2، 3a، 3، 4 و 5 |
| توان‌های موتور درج‌شده |
2.2 تا 18.5 kW |
7.5 تا 55 kW |
| فلنج ورودی |
80 mm |
80 mm |
| فلنج خروجی |
65 mm |
65 mm |
کاتالوگ و اطلاعات فنی WKL 65/11
اطلاعات عملکردی پمپ WKL 65/11 شامل دبی، هد، تعداد طبقات، قطر پروانه، توان موتور و جریان موتور در دو دور 1450 و 2900 RPM در جداول فوق ارائه شده است.
برای استعلام قیمت پمپ WKL 65/11 و انتخاب دقیق تعداد طبقات، قطر پروانه و توان موتور، نقطه کاری پروژه شامل دبی و هد موردنیاز باید مشخص شود.
SXP | نمایندگی انحصاری سهند پمپ در کل غرب و جنوب ایران
🌐 www.sxppump.ir
📞 09128683932
📞 09190061138
☎️ 06643423302
سوالات متداول
پمپ WKL 65/11 در چه دورهایی ارائه شده است؟
طبق جدول کاتالوگ، این مدل در دو دور 1450 و 2900 RPM ارائه شده است.
فلنج ورودی و خروجی WKL 65/11 چند میلی‌متر است؟
فلنج ورودی 80 میلی‌متر و فلنج خروجی 65 میلی‌متر است.
جنس محور پمپ WKL 65/11 چیست؟
جنس محور در جدول متریال Steel CK45 درج شده است.
جنس پروانه و محفظه چیست؟
پروانه و محفظه طبق کاتالوگ از Cast-Iron GG-25 هستند.
حداکثر توان موتور درج‌شده در جدول چقدر است؟
در دور 1450 RPM، حداکثر توان درج‌شده 18.5 kW و در دور 2900 RPM، حداکثر توان درج‌شده 55 kW است.
