معرفی محصول
پمپ WKL 65/10 | مشخصات فنی، عملکرد و کاتالوگ

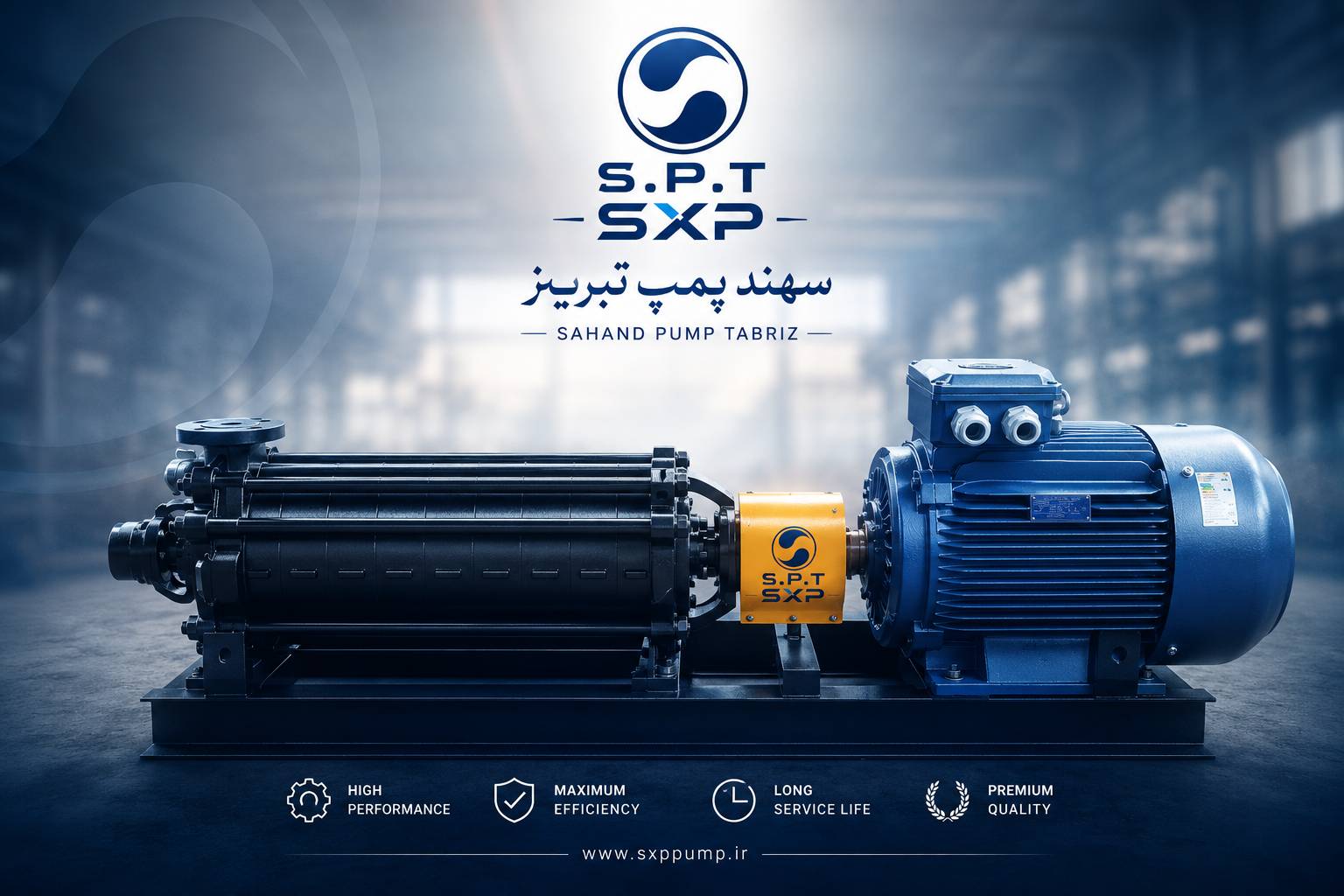

پمپ WKL 65/10
پمپ WKL 65/10 از سری پمپ‌های چندطبقه WKL است که طبق جدول فنی ارائه‌شده، عملکرد آن در دو سرعت 1450 و 2900 دور بر دقیقه مشخص شده است.
جدول فنی، عملکرد پمپ را بر اساس تعداد طبقات، دبی، هد، قطر پروانه و مشخصات موتور ارائه می‌کند. فلنج ورودی پمپ 80 میلی‌متر و فلنج خروجی 65 میلی‌متر است.
مشخصات فنی پمپ WKL 65/10
| مشخصه |
مقدار |
| مدل |
WKL 65/10 |
| دورهای کاری |
1450 / 2900 RPM |
| فلنج ورودی پمپ |
80 mm |
| فلنج خروجی پمپ |
65 mm |
| جنس محور |
Steel CK45 |
| جنس پروانه |
Cast-Iron GG-25 |
| جنس محفظه |
Cast-Iron GG-25 |
| دمای کاری با مکانیکال سیل |
-10 تا 140°C |
| تغییر جنس متریال |
طبق درخواست |
توجه: قطر لوله ورودی و خروجی در جدول با علامت مشخص شده و مقدار عددی مشخصی برای آن درج نشده است؛ بنابراین عددی برای قطر لوله اعلام نمی‌شود.
عملکرد WKL 65/10 در دور 1450 RPM
در دور 1450 RPM، جدول کاتالوگ ظرفیت‌های 17، 24، 31، 38 و 45 مترمکعب بر ساعت را نشان می‌دهد.
قطر پروانه در این بخش 192 میلی‌متر است.

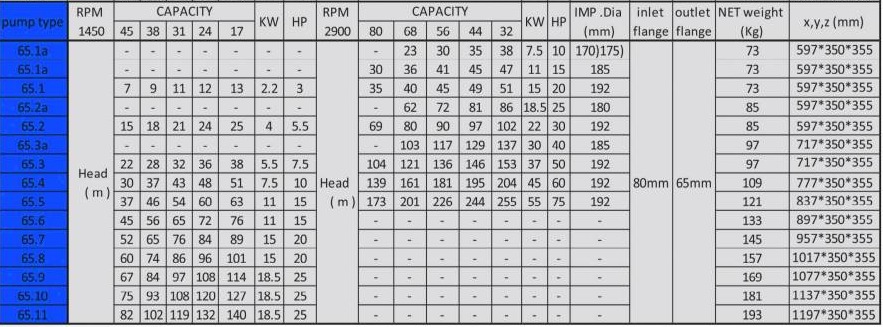

جدول هد بر اساس تعداد طبقات
| تعداد طبقات |
دبی 17 m³/h |
دبی 24 m³/h |
دبی 31 m³/h |
دبی 38 m³/h |
دبی 45 m³/h |
پروانه |
| 1 |
13 |
12 |
11 |
9 |
7 |
192 mm |
| 2 |
25 |
24 |
21 |
18 |
15 |
192 mm |
| 3 |
38 |
36 |
32 |
28 |
22 |
192 mm |
| 4 |
51 |
48 |
43 |
37 |
30 |
192 mm |
| 5 |
63 |
60 |
54 |
46 |
37 |
192 mm |
| 6 |
76 |
72 |
65 |
56 |
45 |
192 mm |
| 7 |
89 |
84 |
76 |
65 |
52 |
192 mm |
| 8 |
101 |
96 |
86 |
74 |
60 |
192 mm |
| 9 |
114 |
108 |
97 |
84 |
67 |
192 mm |
| 10 |
127 |
120 |
108 |
93 |
75 |
192 mm |
| 11 |
140 |
132 |
119 |
102 |
82 |
192 mm |
واحد هد: متر
واحد دبی: مترمکعب بر ساعت
مشخصات موتور در 1450 RPM
| توان |
HP |
جریان |
| 2.2 kW |
3 HP |
5.52 A |
| 4 kW |
5.5 HP |
9.26 A |
| 5.5 kW |
7.5 HP |
12.2 A |
| 7.5 kW |
10 HP |
16.5 A |
| 11 kW |
15 HP |
23.8 A |
| 11 kW |
15 HP |
23.8 A |
| 15 kW |
20 HP |
32 A |
| 15 kW |
20 HP |
32 A |
| 18.5 kW |
25 HP |
36.5 A |
| 18.5 kW |
25 HP |
36.5 A |
| 18.5 kW |
25 HP |
36.5 A |
عملکرد WKL در دور 2900 RPM
در دور 2900 RPM، جدول کاتالوگ ظرفیت‌های 32، 44، 56، 68 و 80 مترمکعب بر ساعت را ارائه می‌کند.
در این بخش، تعداد طبقات با عناوین 1a، 1، 2a، 2، 3a، 3، 4 و 5 در جدول درج شده است.
جدول هد و قطر پروانه در 2900 RPM
| طبقه |
دبی 32 m³/h |
دبی 44 m³/h |
دبی 56 m³/h |
دبی 68 m³/h |
دبی 80 m³/h |
پروانه |
| 1a |
38 |
35 |
30 |
23 |
— |
175 (170) mm |
| 1a |
47 |
45 |
41 |
36 |
30 |
185 mm |
| 1 |
51 |
49 |
45 |
40 |
35 |
192 mm |
| 2a |
86 |
81 |
72 |
62 |
— |
180 mm |
| 2 |
102 |
97 |
90 |
80 |
69 |
192 mm |
| 3a |
137 |
129 |
117 |
103 |
— |
185 mm |
| 3 |
153 |
146 |
136 |
121 |
104 |
192 mm |
| 4 |
204 |
195 |
181 |
161 |
139 |
192 mm |
| 5 |
255 |
244 |
226 |
201 |
173 |
192 mm |
واحد هد: متر
واحد دبی: مترمکعب بر ساعت
مشخصات موتور در 2900 RPM
| توان |
HP |
جریان |
| 7.5 kW |
10 HP |
15.7 A |
| 11 kW |
15 HP |
22 A |
| 15 kW |
20 HP |
29.2 A |
| 18.5 kW |
25 HP |
34 A |
| 22 kW |
30 HP |
39.5 A |
| 30 kW |
40 HP |
54 A |
| 37 kW |
50 HP |
67 A |
| 45 kW |
60 HP |
81.5 A |
| 55 kW |
75 HP |
98 A |
متریال پمپ WKL 65/10
طبق جدول متریال کاتالوگ:
- محور: Steel CK45
- پروانه: Cast-Iron GG-25
- محفظه: Cast-Iron GG-25
Material are changeable on request
جنس مواد طبق درخواست قابل تغییر است.
انتخاب تعداد طبقات در WKL 65/10
یکی از مشخصه‌های اصلی این سری، تغییر هد بر اساس تعداد طبقات است. در جدول 1450 RPM، عملکرد از 1 تا 11 طبقه ارائه شده و در جدول 2900 RPM، حالت‌های 1a، 1، 2a، 2، 3a، 3، 4 و 5 درج شده‌اند.
بنابراین انتخاب حالت مناسب باید بر اساس دبی و هد موردنیاز در نقطه کاری انجام شود و مقدار آن مستقیماً از جدول عملکرد انتخاب گردد.
SXP | نمایندگی انحصاری سهند پمپ در کل غرب و جنوب ایران
🌐 www.sxppump.ir
📞 09128683932
📞 09190061138
☎️ 06643423302
مقایسه عملکرد در دو دور
| مشخصه |
1450 RPM |
2900 RPM |
| بازه دبی جدول |
17 تا 45 m³/h |
32 تا 80 m³/h |
| قطر پروانه |
192 mm |
175(170)، 180، 185 و 192 mm |
| فلنج ورودی |
80 mm |
80 mm |
| فلنج خروجی |
65 mm |
65 mm |
| توان‌های درج‌شده موتور |
2.2 تا 18.5 kW |
7.5 تا 55 kW |
نکات فنی درج‌شده در کاتالوگ
طبق توضیحات پایین جدول:
- توان موتور بر اساس حداکثر دبی محاسبه‌شده در نظر گرفته شده و ممکن است در نقطه کاری کمتر باشد.
- اندازه فلنج پمپ لزوماً برابر اندازه لوله نیست.
- قطر لوله رانش باید به‌گونه‌ای انتخاب شود که سرعت سیال از 2 متر بر ثانیه تجاوز نکند.
- انتخاب قطر لوله رانش باید با توجه به توازن اقتصادی بین قطر لوله رانش و انرژی موردنیاز پمپ انجام شود.
- ارتفاع مکش هندسی پمپ با توجه به نقطه کاری، منحنی NPSH، فشار اتمسفر، مشخصات فیزیکی سیال و شرایط انتهای لوله مکش قابل محاسبه است.
سوالات متداول WKL 65/10
پمپ WKL 65/10 در چه دورهایی کار می‌کند؟
طبق جدول، اطلاعات عملکرد در دو دور 1450 و 2900 RPM ارائه شده است.
فلنج ورودی WKL 65/10 چند است؟
فلنج ورودی 80 میلی‌متر است.
فلنج خروجی WKL 65/10 چند است؟
فلنج خروجی 65 میلی‌متر است.
جنس محور WKL 65/10 چیست؟
محور از Steel CK45 درج شده است.
جنس پروانه و محفظه چیست؟
پروانه و محفظه از Cast-Iron GG-25 درج شده‌اند.
دمای کاری مکانیکال سیل چقدر است؟
در جدول، دمای کاری از 10- تا 140 درجه سانتی‌گراد درج شده است.
