پمپ WKL 65/9 | مشخصات فنی، عملکرد و کاتالوگ
پمپ WKL 65/9
پمپ WKL 65/9 از سری پمپ‌های فشار قوی و طبقاتی WKL است. این مدل با 9 طبقه و پروانه 192 میلی‌متر در دور 1450 RPM، مطابق جدول کاتالوگ، در نقاط کاری مختلف دبی و هد مشخصی را ارائه می‌کند.
ساختار طبقاتی پمپ WKL امکان دستیابی به هدهای مختلف را از طریق تغییر تعداد طبقات فراهم می‌کند. در این صفحه، مشخصات فنی WKL 65/9 شامل دبی، هد، تعداد طبقات، قطر پروانه، فلنج پمپ، توان موتور، جریان و جنس قطعات ارائه شده است.
مشخصات فنی پمپ WKL 65/9
| مشخصه |
مقدار |
| مدل |
WKL 65/9 |
| تعداد طبقات |
9 |
| دور |
1450 RPM |
| قطر پروانه |
192 mm |
| فلنج ورودی |
80 mm |
| فلنج خروجی |
65 mm |
| جنس محور |
Steel CK45 |
| جنس پروانه |
Cast-Iron GG-25 |
| جنس محفظه |
Cast-Iron GG-25 |
| دمای کاری با پکینگ |
-10 تا 110°C |
| دمای کاری با مکانیکال سیل |
-10 تا 140°C |
جنس مواد طبق کاتالوگ بنا به درخواست قابل تغییر است.
عملکرد پمپ WKL 65/9 در دور 1450 RPM

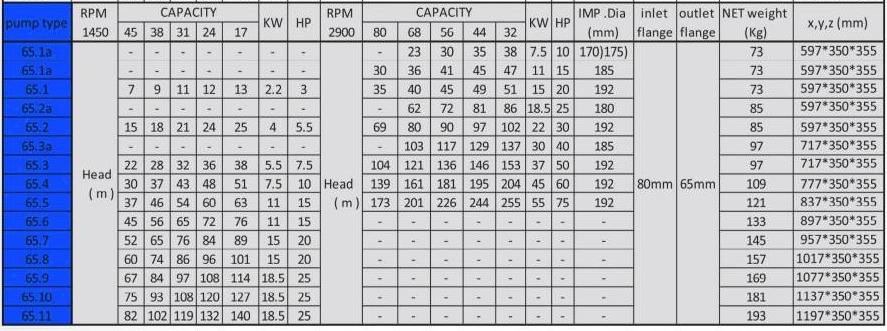

مطابق جدول کاتالوگ، ظرفیت‌های این سری در پنج نقطه 17، 24، 31، 38 و 45 مترمکعب بر ساعت ارائه شده‌اند.
برای 9 طبقه و پروانه 192 میلی‌متر، مقادیر هد به‌صورت زیر است:
| دبی (m³/h) |
هد (m) |
تعداد طبقات |
قطر پروانه |
| 17 |
114 |
9 |
192 mm |
| 24 |
108 |
9 |
192 mm |
| 31 |
97 |
9 |
192 mm |
| 38 |
84 |
9 |
192 mm |
| 45 |
67 |
9 |
192 mm |
محدوده عملکرد درج‌شده برای WKL 65/9
- دبی: 17 تا 45 m³/h
- هد: 67 تا 114 m
- دور: 1450 RPM
- تعداد طبقات: 9
- قطر پروانه: 192 mm
مشخصات موتور WKL 65/9
در ردیف مربوط به 9 طبقه، مشخصات موتور به این صورت درج شده است:
| مشخصه موتور |
مقدار |
| توان |
18.5 kW |
| توان |
25 HP |
| جریان |
36.5 A |
بنابراین مشخصات موتور درج‌شده برای WKL 65/9 برابر با 18.5 کیلووات، 25 اسب بخار و 36.5 آمپر است.
متریال پمپ WKL 65/9
محور
Steel CK45
پروانه
Cast-Iron GG-25
محفظه
Cast-Iron GG-25
مشخصات عمومی سری پمپ‌های فشار قوی WKL
در بخش مشخصات عمومی همین صفحه کاتالوگ، برای سری پمپ‌های فشار قوی WKL موارد زیر درج شده است:
| مشخصه |
مقدار |
| قطر خروجی |
32 تا 200 mm |
| ظرفیت |
2 تا 950 m³/h |
| هد |
تا 480 m |
| دمای کاری با پکینگ |
-10 تا 110°C |
| دمای کاری با مکانیکال سیل |
-10 تا 140°C |
نکته مهم: این اعداد مربوط به مشخصات عمومی سری پمپ‌های فشار قوی WKL هستند و نباید به‌عنوان محدوده عملکرد اختصاصی WKL 65/9 در نظر گرفته شوند. مشخصات اختصاصی WKL 65/9 همان مقادیر جدول 9 طبقه است.
فلنج پمپ WKL 65/9
طبق جدول کاتالوگ:
- فلنج ورودی: 80 میلی‌متر
- فلنج خروجی: 65 میلی‌متر
قطر لوله ورودی و خروجی در جدول به‌صورت علامت‌گذاری‌شده ارائه شده و مقدار عددی مشخصی برای آن درج نشده است؛ بنابراین عددی برای قطر لوله اعلام نمی‌کنیم.
انتخاب WKL 65/9 بر اساس نقطه کاری
انتخاب پمپ باید بر اساس دبی و هد موردنیاز پروژه انجام شود.
در WKL 65/9، جدول کاتالوگ پنج نقطه عملکرد را نشان می‌دهد:
17 m³/h → 114 m
24 m³/h → 108 m
31 m³/h → 97 m
38 m³/h → 84 m
45 m³/h → 67 m
بنابراین نقطه کاری واقعی پروژه باید با اطلاعات این جدول تطبیق داده شود.
مزیت ساختار طبقاتی در WKL 65/9
در پمپ‌های طبقاتی WKL، تعداد طبقات یکی از پارامترهای اصلی جدول عملکرد است. در همین کاتالوگ، برای قطر پروانه 192 میلی‌متر، افزایش تعداد طبقات باعث افزایش هد ارائه‌شده در نقاط دبی متناظر می‌شود.
برای مدل WKL 65/9، جدول مربوط به 9 طبقه، هدهای 67 تا 114 متر را در دبی‌های 17 تا 45 مترمکعب بر ساعت نشان می‌دهد.
کاربردهای پمپ WKL 65/9
با توجه به معرفی سری High Pressure Pumps WKL در کاتالوگ، این خانواده برای سیستم‌هایی که به انتقال آب و هد بالاتر نیاز دارند ارائه شده است.
برای صفحه سایت می‌توان کاربردهای مطرح‌شده برای سری WKL را به‌صورت زیر معرفی کرد:
- سیستم‌های آبرسانی و انتقال آب
- تأمین فشار در شبکه‌های آب
- مصارف کشاورزی و آبیاری
- پروژه‌های صنعتی
- سیستم‌های تحت فشار
- انتقال آب در مسیرهای طولانی و ارتفاعات مختلف
در این بخش عمداً از ذکر ظرفیت یا فشار مشخص برای کاربردها خودداری شده، چون انتخاب نهایی باید بر اساس نقطه کاری واقعی انجام شود.
سوالات متداول پمپ WKL 65/9
پمپ WKL 65/9 چند طبقه است؟
پمپ WKL 65/9 دارای 9 طبقه است.
دور کاری WKL 65/9 چقدر است؟
در جدول ارائه‌شده، مشخصات این مدل در 1450 RPM درج شده است.
دبی WKL 65/9 چقدر است؟
نقاط دبی درج‌شده در جدول 17، 24، 31، 38 و 45 مترمکعب بر ساعت هستند.
هد WKL 65/9 چقدر است؟
در نقاط عملکرد جدول، هد از 67 تا 114 متر متغیر است.
قطر پروانه WKL 65/9 چقدر است؟
قطر پروانه 192 میلی‌متر است.
موتور WKL 65/9 چند کیلووات است؟
موتور درج‌شده برای ردیف 9 طبقه 18.5 کیلووات است.
موتور WKL 65/9 چند اسب است؟
توان موتور 25 HP درج شده است.
جریان موتور WKL 65/9 چقدر است؟
جریان درج‌شده 36.5 آمپر است.
فلنج ورودی و خروجی WKL 65/9 چقدر است؟
فلنج ورودی 80 میلی‌متر و فلنج خروجی 65 میلی‌متر است.
جنس محور WKL 65/9 چیست؟
محور از Steel CK45 است.
جنس پروانه WKL 65/9 چیست؟
پروانه از Cast-Iron GG-25 است.
جنس محفظه WKL 65/9 چیست؟
محفظه نیز از Cast-Iron GG-25 است.
استعلام قیمت پمپ WKL 65/9
برای استعلام قیمت پمپ WKL 65/9 و انتخاب دقیق مدل متناسب با شرایط پروژه، باید نقطه کاری موردنیاز شامل دبی و هد مشخص شود.
پس از مشخص‌شدن نقطه کاری، اطلاعات جدول کاتالوگ می‌تواند مبنای انتخاب قرار گیرد.
