مپ 125/400 | مشخصات فنی، عملکرد و کاتالوگ پمپ 125/400
پمپ 125/400 | مشخصات فنی، قیمت و کاتالوگ پمپ 125/400 | SXP
مشخصات فنی پمپ 125/400 سهند پمپ؛ دبی 100 تا 300 مترمکعب بر ساعت، هد تا 57 متر، دور 1450 RPM، پروانه 360 تا 404 میلی‌متر و موتور 37 تا 55 کیلووات.
پمپ 125/400
- پمپ 125 400
- پمپ گریز از مرکز 125/400
- پمپ سانتریفیوژ 125/400
- پمپ 125/400 سهند پمپ
- قیمت پمپ 125/400
- مشخصات فنی پمپ 125/400
- کاتالوگ پمپ 125/400
- پمپ فشار قوی 125/400

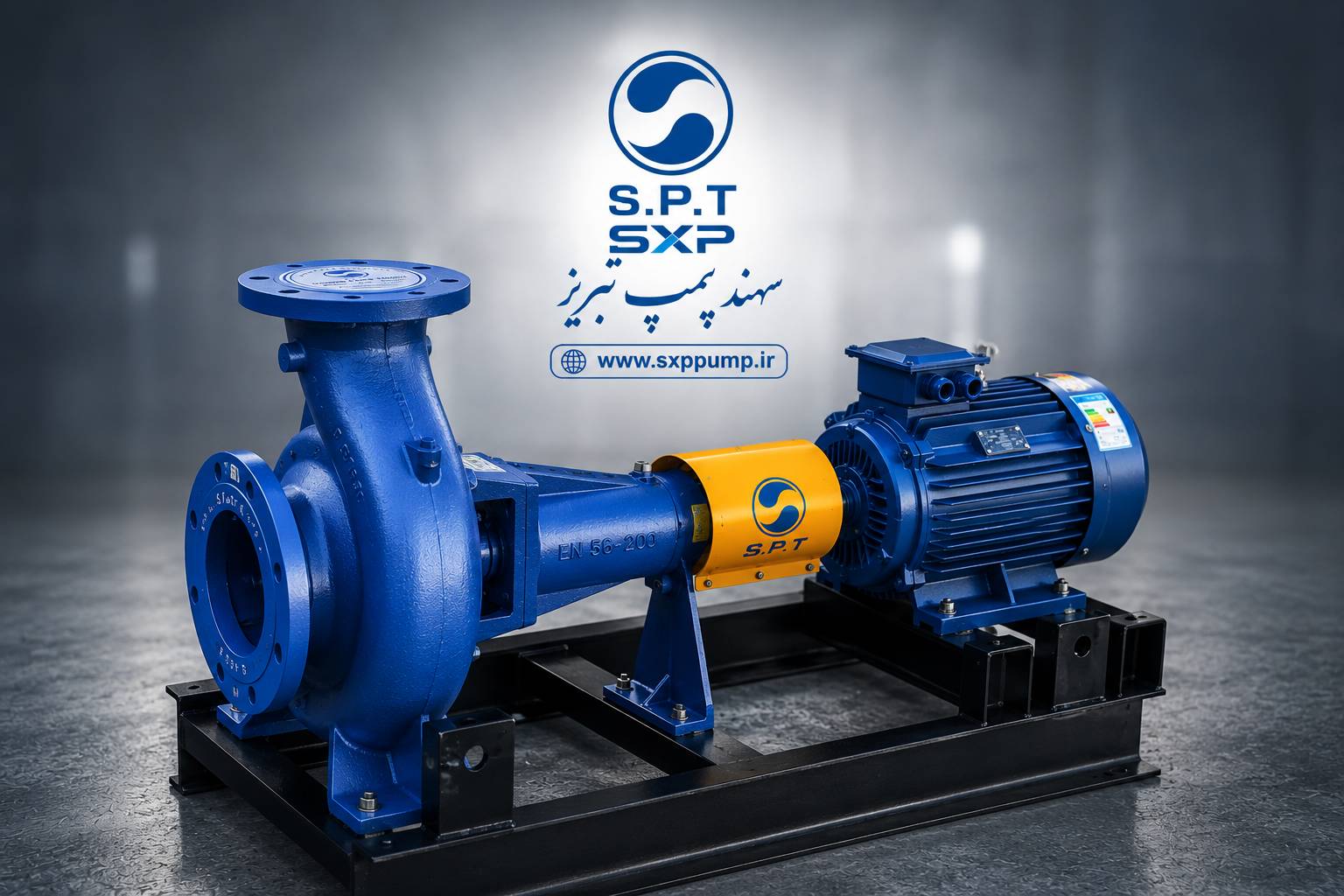

پمپ 125/400 سهند پمپ
پمپ 125/400 یکی از مدل‌های پمپ گریز از مرکز سهند پمپ است که در دور 1450 RPM، مجموعه‌ای از نقاط کاری با دبی 100 تا 300 مترمکعب بر ساعت و هدهای مختلف را پوشش می‌دهد.
نکته مهم در این مدل، امکان انتخاب قطر پروانه در چند اندازه مختلف است. در جدول فنی، پروانه‌های 404، 400، 380 و 360 میلی‌متر ارائه شده‌اند و انتخاب پروانه متناسب با نقطه کاری، نقش مستقیمی در دستیابی به هد موردنیاز پروژه دارد.
به همین دلیل، انتخاب پمپ 125/400 بهتر است بر اساس دبی موردنیاز، هد واقعی سیستم و نقطه کار انجام شود؛ نه صرفاً بر اساس قطر ورودی یا خروجی پمپ.
مشخصات کلیدی پمپ 125/400
| مشخصه |
مقدار |
| مدل |
125/400 |
| دور موتور |
1450 RPM |
| محدوده دبی جدول |
100 تا 300 m³/h |
| بیشترین هد درج‌شده |
57 متر |
| قطر پروانه‌ها |
360 تا 404 mm |
| فلنج مکش |
150 mm |
| فلنج رانش |
125 mm |
| توان موتور |
37 تا 55 kW |
| جریان موتور |
70.5 تا 104 A |
نکته: قطر فلنج پمپ الزاماً به معنی قطر لوله انتخابی پروژه نیست. قطر لوله باید با توجه به شرایط هیدرولیکی و سرعت مجاز جریان تعیین شود.

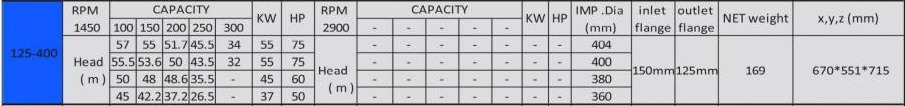

جدول کامل عملکرد پمپ 125/400
دور: 1450 RPM
| قطر پروانه |
دبی 100 |
دبی 150 |
دبی 200 |
دبی 250 |
دبی 300 |
| 404 mm |
57 |
55 |
51.7 |
45.5 |
34 |
| 400 mm |
55.5 |
53.6 |
50 |
43.5 |
32 |
| 380 mm |
50 |
48 |
48.6 |
35.5 |
— |
| 360 mm |
45 |
42.2 |
37.2 |
26.5 |
— |
واحد دبی: m³/h
واحد هد: متر
مشخصات موتور پمپ 125/400
| قطر پروانه |
توان |
توان معادل |
جریان |
| 404 mm |
55 kW |
75 HP |
104 A |
| 400 mm |
55 kW |
75 HP |
104 A |
| 380 mm |
45 kW |
61 HP |
85.5 A |
| 360 mm |
37 kW |
50 HP |
70.5 A |
طبق توضیح کاتالوگ، توان موتور بر مبنای حداکثر دبی محاسبه‌شده در نظر گرفته شده و در نقطه کاری واقعی ممکن است توان موردنیاز کمتر باشد.
چرا انتخاب پروانه در پمپ 125/400 مهم است؟
در مدل 125/400 چهار قطر پروانه در جدول ارائه شده است:
404 → 400 → 380 → 360 میلی‌متر
این موضوع اجازه می‌دهد انتخاب پمپ به شکل دقیق‌تری با نقطه کاری پروژه تطبیق داده شود.
برای مثال، در دبی 250 m³/h، هدهای جدول برای پروانه‌های مختلف عبارت‌اند از:
- 404 mm → 45.5 m
- 400 mm → 43.5 m
- 380 mm → 35.5 m
- 360 mm → 26.5 m
بنابراین اختلاف قطر پروانه فقط یک تفاوت ظاهری نیست؛ مستقیماً روی نقطه عملکرد هیدرولیکی پمپ اثر می‌گذارد.
پمپ 125/400 برای چه شرایطی بررسی می‌شود؟
این مدل با توجه به محدوده عملکرد درج‌شده در کاتالوگ، برای پروژه‌هایی قابل بررسی است که به ترکیبی از دبی متوسط و هد قابل‌توجه نیاز دارند.
انتخاب نهایی باید بر اساس اطلاعات واقعی پروژه انجام شود، از جمله:
- دبی موردنیاز
- هد استاتیک
- افت مسیر
- طول و قطر خطوط لوله
- شرایط مکش
- سیال
- نقطه کار موردنظر
- شرایط نصب
در نتیجه، صرفاً انتخاب مدل بر اساس «125» یا «400» روش دقیقی برای سایزینگ پمپ نیست.
ابعاد و اتصالات
بر اساس جدول فنی این مدل:
فلنج مکش:6 اینچ 150 mm
فلنج رانش:5 اینچ 125 mm
در نقشه همراه کاتالوگ، ابعاد هندسی و جزئیات نصب نیز ارائه شده است؛ اما قطر لوله مکش و رانش پروژه را نباید صرفاً از روی اندازه فلنج تعیین کرد.
قطر اقتصادی لوله باید با درنظرگرفتن سرعت جریان، افت فشار و مصرف انرژی انتخاب شود.
انتخاب پمپ 125/400 بر اساس نقطه کار
فرض کنید نقطه کاری پروژه حدود 250 m³/h باشد.
در این دبی، طبق جدول:
پروانه 404 → 45.5 m هد
پروانه 400 → 43.5 m هد
پروانه 380 → 35.5 m هد
پروانه 360 → 26.5 m هد
بنابراین اگر مثلاً سیستم به هد حدود 35 متر نیاز داشته باشد، انتخاب پروانه باید با محاسبات دقیق نقطه کار انجام شود و نمی‌توان صرفاً بزرگ‌ترین پروانه را انتخاب کرد.
این همان بخشی است که مشاوره فنی قبل از خرید ارزش پیدا می‌کند.
مزیت فنی قابل توجه 125/400
نقطه قوت اصلی این مدل را می‌توان در تنوع قطر پروانه و امکان تطبیق عملکرد پمپ با نقطه کاری پروژه دید.
در عین حال، داده‌های کاتالوگ نشان می‌دهد که همه قطرهای پروانه الزاماً تمام نقاط دبی جدول را پوشش نمی‌دهند. بنابراین انتخاب دقیق باید از روی تقاطع منحنی عملکرد پمپ با منحنی سیستم انجام شود.
این رویکرد هم از انتخاب بیش‌ازحد بزرگ جلوگیری می‌کند و هم می‌تواند به انتخاب مناسب‌تر موتور و مصرف انرژی کمک کند.
محاسبه هد و شرایط مکش
هد هندسی مکش پمپ باید با توجه به نقطه کار، فشار اتمسفر محل نصب، مشخصات فیزیکی سیال، شرایط خط مکش و مشخصات مسیر لوله‌کشی بررسی شود.
همچنین برای بررسی شرایط مکش، پارامتر NPSH باید در نقطه کاری موردنظر محاسبه و کنترل شود.
بنابراین عدد هد درج‌شده در جدول، جایگزین محاسبه کامل سیستم لوله‌کشی پروژه نیست.
استعلام قیمت پمپ 125/400
قیمت نهایی پمپ 125/400 به مشخصات انتخابی پروژه بستگی دارد؛ از جمله:
- قطر پروانه
- توان موتور
- نقطه کاری
- تجهیزات همراه
- نوع کوپلینگ و آرایش نصب
- شرایط تحویل
برای دریافت قیمت، بهتر است دبی و هد موردنیاز پروژه ارسال شود تا مدل و پروانه مناسب بر اساس نقطه کاری بررسی شود.
درخواست مشاوره و استعلام
SXP | نمایندگی انحصاری سهند پمپ در کل غرب و جنوب ایران
تلفن:
09128683932
09190061138
06643423302
وب‌سایت:
www.sxppump.ir
اعتماد شما سرمایه ماست
پمپ 125/400 چه مقدار آبدهی دارد؟
طبق جدول فنی، نقاط عملکرد این مدل در دور 1450 RPM از 100 تا 300 مترمکعب بر ساعت ارائه شده است.
بیشترین هد پمپ 125/400 چقدر است؟
بیشترین مقدار درج‌شده در جدول 57 متر است که مربوط به پروانه 404 میلی‌متر و دبی 100 m³/h است.
قطر پروانه پمپ 125/400 چقدر است؟
در جدول چهار قطر 404، 400، 380 و 360 میلی‌متر ارائه شده است.
توان موتور پمپ 125/400 چقدر است؟
بسته به قطر پروانه، توان موتور درج‌شده در جدول از 37 تا 55 کیلووات است.
فلنج مکش و رانش پمپ 125/400 چند است؟
فلنج مکش 150 میلی‌متر و فلنج رانش 125 میلی‌متر است.
آیا پمپ 125/400 برای دبی 300 مترمکعب بر ساعت مناسب است؟
برای دبی 300 m³/h در جدول، اطلاعات عملکرد برای پروانه‌های 404 و 400 میلی‌متر ارائه شده است. انتخاب نهایی باید با توجه به هد موردنیاز پروژه انجام شود.
برای انتخاب پمپ 125/400 چه اطلاعاتی لازم است؟
حداقل دبی، هد موردنیاز، شرایط مکش و مشخصات اصلی خط لوله لازم است تا نقطه کاری و قطر پروانه مناسب بررسی شود.
