پمپ 100/160 | مشخصات فنی، عملکرد و کاتالوگ پمپ 100/160 با 1450 و 2900 دور

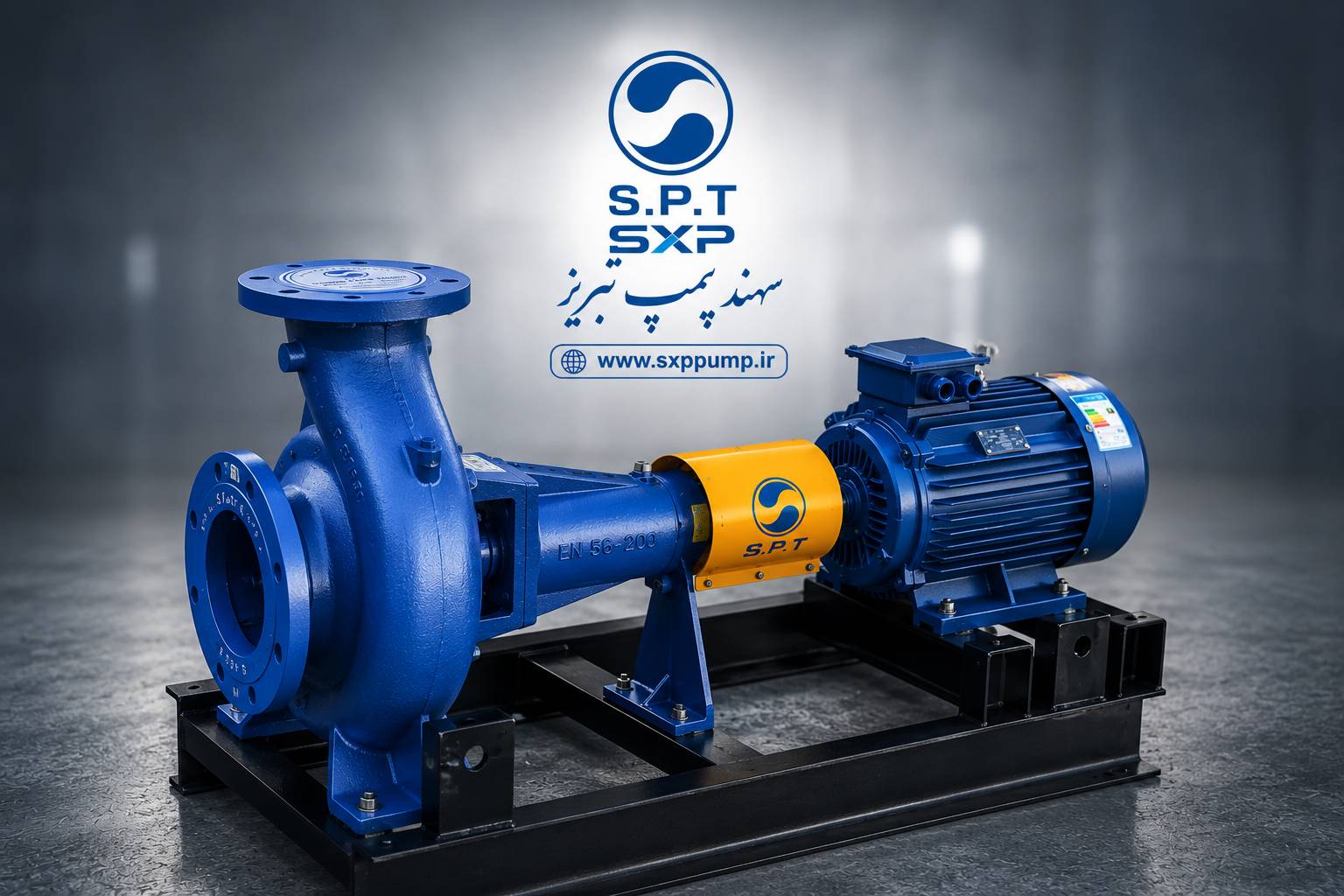

پمپ 100/160 سهند پمپ؛ یک انتخاب مهندسی برای دبی بالا در هد پایین
پمپ 100/160 از پمپ‌های گریز از مرکز سهند پمپ است که در دو سرعت 1450 و 2900 دور بر دقیقه ارائه شده و به‌واسطه تنوع قطر پروانه، امکان انتخاب نقطه عملکرد متناسب با نیاز سیستم را فراهم می‌کند.
نکته مهم در این مدل، تفاوت قابل‌توجه عملکرد آن در دو سرعت است:
- در 1450 RPM، دبی از 70 تا 190 مترمکعب بر ساعت و هد تا 8 متر است.
- در 2900 RPM، دبی از 150 تا 350 مترمکعب بر ساعت و هد تا 31.5 متر می‌رسد.
بنابراین 100/160 را نباید صرفاً بر اساس قطر فلنج یا توان موتور انتخاب کرد؛ دبی موردنیاز و هد واقعی سیستم، نقطه شروع انتخاب صحیح هستند.

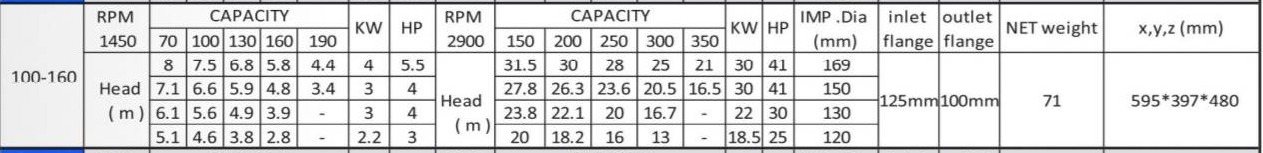

مشخصات فنی پمپ 100/160 در 1450 دور
1450 RPM
| قطر پروانه |
دبی (m³/h) |
هد (m) |
توان موتور |
آمپر |
| 169 mm |
70 / 100 / 130 / 160 / 190 |
8 / 7.5 / 6.8 / 5.8 / 4.4 |
4 kW / 5.5 HP |
9.15 A |
| 169/150 mm |
70 / 100 / 130 / 160 / 190 |
7.1 / 6.6 / 5.9 / 4.8 / 3.4 |
3 kW / 4 HP |
7.89 A |
| 169/130 mm |
70 / 100 / 130 / 160 / — |
6.1 / 5.6 / 4.9 / 3.9 / — |
3 kW / 4 HP |
7.89 A |
| 160/120 mm |
70 / 100 / 130 / 160 / — |
5.1 / 4.6 / 3.8 / 2.8 / — |
2.2 kW / 3 HP |
5.52 A |
فلنج پمپ:
- ورودی: 125 mm
- خروجی: 100 mm
در این سرعت، مدل 100/160 بیشتر در محدوده‌ای قرار می‌گیرد که سیستم به دبی متوسط تا بالا با هد پایین نیاز دارد. انتخاب قطر پروانه نیز مستقیماً روی هد قابل دستیابی در دبی موردنظر اثر می‌گذارد.
پمپ 100/160 در 2900 دور؛ تغییر جدی در عملکرد
با افزایش سرعت از 1450 به 2900 RPM، محدوده عملکرد این مدل به شکل محسوسی تغییر می‌کند.
2900 RPM
| قطر پروانه |
دبی (m³/h) |
هد (m) |
توان موتور |
آمپر |
| 169 mm |
150 / 200 / 250 / 300 / 350 |
31.5 / 30 / 28 / 25 / 21 |
30 kW / 41 HP |
54 A |
| 169/150 mm |
150 / 200 / 250 / 300 / 350 |
27.8 / 26.3 / 23.6 / 20.5 / 16.5 |
30 kW / 41 HP |
54 A |
| 169/130 mm |
150 / 200 / 250 / 300 / — |
23.8 / 22.1 / 20 / 16.7 / — |
22 kW / 30 HP |
39.5 A |
| 160/120 mm |
150 / 200 / 250 / 300 / — |
20 / 18.2 / 16 / 13 / — |
18.5 kW / 25 HP |
34 A |
فلنج پمپ:
- ورودی:5 اینچ 125 mm
- خروجی:4 اینچ 100 mm
چرا 100/160 دو رفتار کاملاً متفاوت دارد؟
این مدل یک نمونه خوب برای نشان دادن اهمیت سرعت دوران در انتخاب پمپ است.
در 1450 دور، با پروانه 169 میلی‌متر:
100 m³/h → 7.5 m هد
اما در 2900 دور، همان قطر پروانه:
100 m³/h در جدول این دور وجود ندارد؛ محدوده جدول از 150 m³/h آغاز می‌شود.
در نقطه 200 m³/h نیز:
- 2900 RPM + پروانه 169 → 30 m
- 2900 RPM + پروانه 169/150 → 26.3 m
- 2900 RPM + پروانه 169/130 → 22.1 m
- 2900 RPM + پروانه 160/120 → 18.2 m
این تفاوت نشان می‌دهد که انتخاب پروانه فقط یک موضوع ابعادی نیست؛ قطر مؤثر پروانه یکی از عوامل تعیین‌کننده هد پمپ در نقطه کاری است.
انتخاب پمپ 100/160 بر اساس نقطه کار
برای انتخاب مدل مناسب، ابتدا دو پارامتر اصلی سیستم مشخص می‌شوند:
1. دبی موردنیاز سیستم — Q
2. هد موردنیاز سیستم — H
سپس نقطه عملکرد روی محدوده عملکرد پمپ بررسی می‌شود.
برای مثال، اگر نقطه موردنظر حدود:
200 m³/h و 22 m هد
باشد، جدول 2900 دور نشان می‌دهد:
پروانه 169/130 mm → 22.1 m هد
که از نظر عددی به این نقطه نزدیک است.
در مقابل، در همین دبی:
پروانه 169 mm → 30 m هد
خواهد داشت.
بنابراین انتخاب قطر پروانه باید بر اساس نقطه واقعی کار انجام شود، نه صرفاً بر اساس بیشترین هد قابل دستیابی.
بازه عملکرد پمپ 100/160
1450 RPM
دبی جدول: 70 تا 190 m³/h
حداکثر هد جدول: 8 m
قطر پروانه: 160/120 تا 169 mm
توان موتور: 2.2 تا 4 kW
2900 RPM
دبی جدول: 150 تا 350 m³/h
حداکثر هد جدول: 31.5 m
قطر پروانه: 160/120 تا 169 mm
توان موتور: 18.5 تا 30 kW
این تفاوت باعث می‌شود صفحه محصول 100/160 بهتر است هر دو سرعت را به‌عنوان دو پیکربندی عملکردی مشخص معرفی کند، نه اینکه صرفاً یک جدول طولانی از اعداد ارائه دهد.
فلنج پمپ و انتخاب قطر لوله
فلنج پمپ 100/160 در جدول کاتالوگ:
- ورودی:5 اینچ 125 mm
- خروجی:4 اینچ 100 mm
اما این اعداد را نباید به‌صورت خودکار معادل قطر نهایی لوله‌کشی پروژه در نظر گرفت. خود کاتالوگ نیز بین اندازه فلنج پمپ و اندازه لوله تمایز قائل شده است.
قطر لوله خروجی باید با توجه به دبی، سرعت جریان و ملاحظات افت انرژی تعیین شود.
بنابراین برای پروژه واقعی، صرفاً از روی عبارت «پمپ 100/160» نباید قطر لوله‌کشی را تعیین کرد.
انتخاب توان موتور
توان‌های درج‌شده در جدول برای نقاط کاری محاسباتی کاتالوگ ارائه شده‌اند و طبق یادداشت کاتالوگ، ممکن است توان موردنیاز در نقطه کاری واقعی کمتر باشد.
به همین دلیل برای انتخاب موتور نهایی، باید حداقل این موارد مشخص باشند:
- دبی واقعی
- هد واقعی
- قطر پروانه
- سرعت دوران
- شرایط سیال
- شرایط مکش
- نقطه کار پمپ
NPSH و شرایط مکش
انتخاب پمپ فقط با Q و H تمام نمی‌شود.
در طراحی واقعی، شرایط مکش و NPSH نیز باید بررسی شوند. ارتفاع مکش، فشار اتمسفر، مشخصات فیزیکی سیال و شرایط نصب می‌توانند روی وضعیت مکش و عملکرد پمپ اثر بگذارند.
به همین دلیل برای پروژه‌هایی که شرایط مکش حساس دارند، انتخاب نهایی باید بر اساس نقطه کاری واقعی و شرایط نصب انجام شود.
کاربرد مهندسی پمپ 100/160
با توجه به محدوده‌های درج‌شده در جدول، این مدل را می‌توان برای سیستم‌هایی بررسی کرد که به ترکیبی از دبی قابل‌توجه و هد پایین تا متوسط در 1450 دور یا دبی و هد بالاتر در 2900 دور نیاز دارند.
اما کاربرد نهایی باید بر اساس مشخصات واقعی پروژه تعیین شود؛ بنابراین به‌جای نسبت دادن یک فهرست ثابت از کاربردها، بهتر است در سایت روی انتخاب بر مبنای نقطه کار تمرکز شود.
پمپ 100/160 سهند پمپ؛ انتخاب بر اساس عدد، نه حدس
تفاوت بین چهار قطر پروانه و دو سرعت دوران باعث می‌شود یک مدل واحد، چند نقطه عملکرد متفاوت در اختیار طراح قرار دهد.
اگر دبی و هد پروژه مشخص باشد، می‌توان از روی جدول:
سرعت دوران → قطر پروانه → دبی → هد → توان موتور
را به‌صورت مرحله‌ای بررسی کرد و مناسب‌ترین پیکربندی را انتخاب نمود.
استعلام قیمت پمپ 100/160
برای دریافت قیمت پمپ 100/160، بررسی نقطه کار، انتخاب قطر پروانه و مشاوره فنی، مشخصات پروژه شامل دبی موردنیاز، هد، سرعت دوران و شرایط مکش را ارسال کنید.
SXP | نمایندگی انحصاری سهند پمپ در کل غرب و جنوب ایران
🌐 www.sxppump.ir
📞 09128683932
📞 09190061138
☎️ 06643423302
اعتماد شما سرمایه ماست
پمپ 100/160 در چند دور کار می‌کند؟
طبق جدول ارائه‌شده، این مدل در 1450 و 2900 RPM مشخصات عملکردی دارد.
بیشترین هد پمپ 100/160 چقدر است؟
در جدول 2900 دور، با پروانه 169 میلی‌متر و دبی 150 m³/h، هد 31.5 متر ثبت شده است.
بیشترین دبی درج‌شده برای 100/160 چقدر است؟
در جدول 2900 دور، دبی تا 350 m³/h درج شده است.
توان موتور 100/160 چقدر است؟
در 1450 دور، توان‌های جدول 2.2 تا 4 kW و در 2900 دور 18.5 تا 30 kW هستند.
آیا فلنج خروجی 100 میلی‌متر یعنی لوله خروجی حتماً باید 100 میلی‌متر باشد؟
خیر. اندازه فلنج پمپ الزاماً به معنی قطر نهایی لوله نیست و قطر لوله باید بر اساس شرایط هیدرولیکی سیستم انتخاب شود.
