پمپ 100/200 | مشخصات فنی، عملکرد در 1450 و 2900 دور

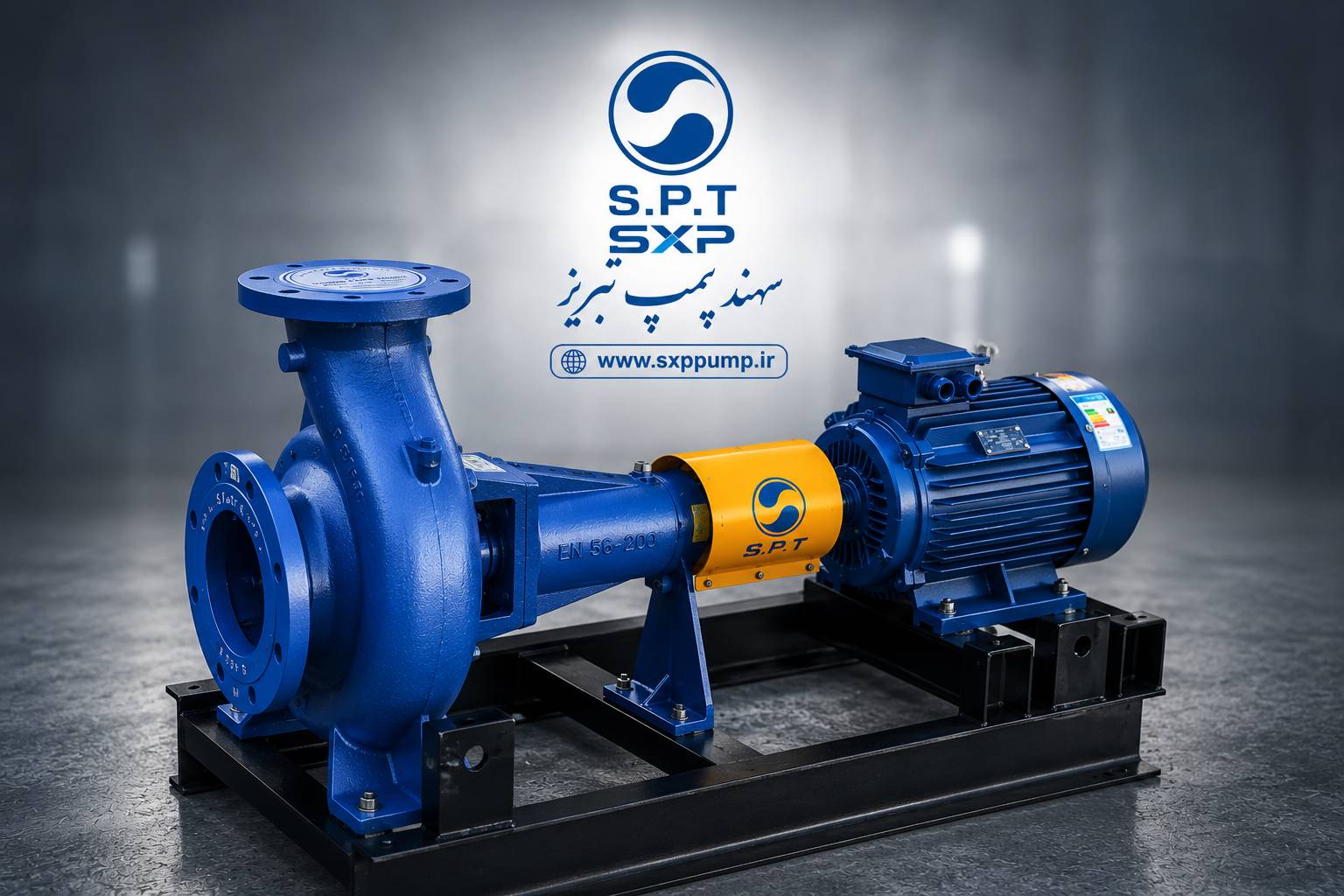

پمپ 100/200 سهند پمپ یک پمپ گریز از مرکز با دو محدوده عملکردی در 1450 و 2900 RPM است. این مدل با چهار قطر پروانه 180، 190، 200 و 209 میلی‌متر ارائه شده و بسته به دور، قطر پروانه و نقطه کار، محدوده متفاوتی از دبی و هد را پوشش می‌دهد.
در 1450 RPM، جدول عملکرد پمپ از 60 تا 180 مترمکعب بر ساعت را پوشش می‌دهد و هد جدول تا 14.7 متر می‌رسد.
در 2900 RPM، محدوده عملکرد به 150 تا 350 مترمکعب بر ساعت می‌رسد و حداکثر هد جدول 58 متر است.
بنابراین 100/200 را نباید فقط با یک عدد دبی یا هد معرفی کرد؛ دور، قطر پروانه و نقطه کاری سه پارامتر اصلی این مدل هستند.
مشخصات فنی پمپ 100/200
| مشخصه |
مقدار |
| مدل |
100/200 |
| نوع |
پمپ گریز از مرکز |
| دورهای جدول |
1450 / 2900 RPM |
| دبی در 1450 RPM |
60 تا 180 m³/h |
| دبی در 2900 RPM |
150 تا 350 m³/h |
| حداکثر هد در 1450 RPM |
14.7 متر |
| حداکثر هد در 2900 RPM |
58 متر |
| قطر پروانه‌ها |
180 / 190 / 200 / 209 mm |
| فلنج ورودی |
125 mm |
| فلنج خروجی |
100 mm |
| توان موتور در 1450 RPM |
5.5 تا 7.5 kW |
| توان موتور در 2900 RPM |
37 تا 55 kW |
100/200 در دور 1450 RPM
در 1450 دور، این مدل در محدوده‌ای قرار می‌گیرد که دبی متوسط با هد نسبتاً پایین موردنیاز است.

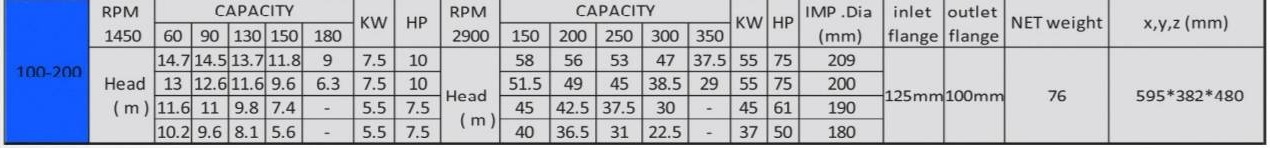

جدول کامل عملکرد — 1450 RPM
| قطر پروانه |
60 |
90 |
130 |
150 |
180 m³/h |
موتور |
| 209 mm |
14.7 |
14.5 |
13.7 |
11.8 |
9 |
7.5 kW |
| 200 mm |
13 |
12.6 |
11.6 |
9.6 |
6.3 |
7.5 kW |
| 190 mm |
11.6 |
11 |
9.8 |
7.4 |
— |
5.5 kW |
| 180 mm |
10.2 |
9.6 |
8.1 |
5.6 |
— |
5.5 kW |
مشخصات موتور در 1450 دور
| پروانه |
توان |
HP |
جریان |
| 209 mm |
7.5 kW |
10 HP |
16.5 A |
| 200 mm |
7.5 kW |
10 HP |
16.5 A |
| 190 mm |
5.5 kW |
7.5 HP |
12.2 A |
| 180 mm |
5.5 kW |
7.5 HP |
12.2 A |
100/200 در دور 2900 RPM
در 2900 RPM، شخصیت عملکردی پمپ کاملاً تغییر می‌کند.
محدوده دبی جدول به:
150 → 200 → 250 → 300 → 350 m³/h
می‌رسد و هد تا 58 متر افزایش پیدا می‌کند.
جدول کامل عملکرد — 2900 RPM
| قطر پروانه |
150 |
200 |
250 |
300 |
350 m³/h |
موتور |
| 209 mm |
58 |
56 |
53 |
47 |
37.5 |
55 kW |
| 200 mm |
51.5 |
49 |
45 |
38.5 |
29 |
55 kW |
| 190 mm |
45 |
42.5 |
37.5 |
30 |
— |
45 kW |
| 180 mm |
40 |
36.5 |
31 |
22.5 |
— |
37 kW |
مشخصات موتور در 2900 دور
| پروانه |
توان |
HP |
جریان |
| 209 mm |
55 kW |
75 HP |
98 A |
| 200 mm |
55 kW |
75 HP |
98 A |
| 190 mm |
45 kW |
61 HP |
81.5 A |
| 180 mm |
37 kW |
50 HP |
67 A |
تفاوت واقعی 1450 و 2900 RPM در 100/200
| پارامتر |
1450 RPM |
2900 RPM |
| محدوده دبی جدول |
60–180 m³/h |
150–350 m³/h |
| حداکثر هد جدول |
14.7 m |
58 m |
| قطر پروانه |
180–209 mm |
180–209 mm |
| توان موتور |
5.5–7.5 kW |
37–55 kW |
یعنی با تغییر دور، فقط سرعت موتور تغییر نکرده؛ کل محدوده عملکرد هیدرولیکی پمپ تغییر کرده است.
به همین دلیل هنگام سفارش 100/200، مشخص‌کردن 1450 یا 2900 RPM ضروری است.
نقطه قوت 100/200؛ انعطاف در انتخاب عملکرد
یکی از نکات مهم این مدل، وجود چهار قطر پروانه در هر دو دور است:
180 mm
190 mm
200 mm
209 mm
این موضوع امکان انتخاب نزدیک‌تر به نقطه کار سیستم را فراهم می‌کند.
برای مثال در دبی 150 m³/h:
1450 RPM
| پروانه |
هد |
| 209 mm |
11.8 m |
| 200 mm |
9.6 m |
| 190 mm |
7.4 m |
| 180 mm |
5.6 m |
اما در 2900 RPM:
| پروانه |
هد |
| 209 mm |
58 m |
| 200 mm |
51.5 m |
| 190 mm |
45 m |
| 180 mm |
40 m |
این مقایسه به‌خوبی نشان می‌دهد که انتخاب دور و پروانه باید همزمان انجام شود.
یک مثال مهم در انتخاب پمپ 100/200
فرض کنیم نقطه موردنیاز سیستم:
150 m³/h + حدود 10 متر هد
باشد.
در جدول 1450 RPM:
- 209 mm → 11.8 m
- 200 mm → 9.6 m
- 190 mm → 7.4 m
- 180 mm → 5.6 m
در این حالت، از نظر اعداد جدول، پروانه 200 میلی‌متر به نقطه 150/10 نزدیک‌تر است.
اما اگر همان دبی در شرایطی با هد بسیار بالاتر موردنیاز باشد، بررسی 2900 RPM وارد معادله می‌شود.
پس انتخاب پمپ از «نقطه کار» شروع می‌شود، نه از اسم مدل.
انتخاب قطر پروانه
پروانه 209 میلی‌متر
بیشترین هد جدول را در هر دو سرعت ارائه می‌کند.
- 1450 RPM → 14.7 m
- 2900 RPM → 58 m
پروانه 200 میلی‌متر
یک مرحله پایین‌تر از پروانه 209 mm قرار می‌گیرد و:
- 1450 RPM → موتور 7.5 kW
- 2900 RPM → موتور 55 kW
پروانه 190 میلی‌متر
- 1450 RPM → 5.5 kW
- 2900 RPM → 45 kW
پروانه 180 میلی‌متر
- 1450 RPM → 5.5 kW
- 2900 RPM → 37 kW
در نتیجه، قطر پروانه باید بر اساس هد و دبی موردنیاز انتخاب شود، نه صرفاً بر اساس کمترین یا بیشترین توان موتور.
فلنج پمپ 100/200
طبق جدول کاتالوگ:
فلنج ورودی: 5 اینچ 125 mm
فلنج خروجی: 4 اینچ 100 mm
اما قطر فلنج پمپ را نباید بدون محاسبه، معادل قطر لوله پروژه در نظر گرفت.
طبق توضیح کاتالوگ، قطر لوله باید با توجه به سرعت جریان انتخاب شود و بین قطر اقتصادی لوله و انرژی موردنیاز پمپ تعادل برقرار شود.
بنابراین:
فلنج ≠ الزاماً قطر نهایی لوله
توان موتور؛ یک تفاوت بسیار مهم
در 1450 RPM:
5.5 تا 7.5 kW
در 2900 RPM:
37 تا 55 kW
این اختلاف زیاد، یکی از مهم‌ترین نکاتی است که هنگام استعلام باید مشخص شود.
اگر سفارش فقط با عنوان:
«پمپ 100/200»
ارسال شود، برای انتخاب موتور کافی نیست.
باید حداقل مشخص شود:
دور + دبی + هد + قطر پروانه
شرایط مکش و NPSH
برای انتخاب نهایی، جدول عملکرد به‌تنهایی کافی نیست.
باید شرایط مکش و پارامترهای سیستم نیز بررسی شود، از جمله:
- ارتفاع محل نصب
- فشار اتمسفر
- دمای سیال
- خواص فیزیکی سیال
- شرایط خط مکش
- افت فشار
- NPSH
- نقطه واقعی کار
در کاتالوگ نیز امکان محاسبه ارتفاع هندسی مکش، منحنی NPSH و برخی پارامترهای مرتبط با توجه به نقطه کار و شرایط سیستم ذکر شده است.
انتخاب مهندسی 100/200
برای این مدل پیشنهاد می‌کنیم فرآیند انتخاب به این ترتیب باشد:
دبی موردنیاز
↓
هد موردنیاز
↓
انتخاب دور 1450 یا 2900
↓
انتخاب قطر پروانه
↓
بررسی توان موتور
↓
بررسی مکش و NPSH
↓
کنترل نقطه کار
این روش از انتخاب صرفاً بر اساس «سایز پمپ» دقیق‌تر است.
کاربرد؛ بدون ادعای اضافه
پمپ 100/200 را باید در پروژه‌هایی بررسی کرد که نقطه کاری آنها در محدوده منحنی‌های این مدل قرار می‌گیرد.
مزیت اصلی آن در این صفحه نه یک فهرست بلند از کاربردهای عمومی، بلکه تنوع عملکرد با دو سرعت و چهار قطر پروانه است.
به همین دلیل، نوع کاربرد نهایی باید از روی مشخصات واقعی پروژه تعیین شود.
قیمت پمپ 100/200
قیمت نهایی به پیکربندی انتخابی وابسته است، از جمله:
- 1450 یا 2900 RPM
- قطر پروانه
- توان موتور
- تجهیزات همراه
- شرایط تأمین
برای استعلام، مشخصات نقطه کاری پروژه ارسال شود تا پیکربندی مناسب بررسی شود.
SXP | سهند پمپ
نمایندگی انحصاری سهند پمپ در کل غرب و جنوب ایران
📞 09128683932
📞 09190061138
☎️ 06643423302
🌐 www.sxppump.i
سوالات متداول پمپ 100/200
پمپ 100/200 در چه دورهایی ارائه می‌شود؟
طبق جدول ارسالی، در دو دور 1450 و 2900 RPM.
دبی پمپ 100/200 چقدر است؟
در 1450 دور، نقاط جدول از 60 تا 180 m³/h و در 2900 دور از 150 تا 350 m³/h است.
حداکثر هد پمپ 100/200 چقدر است؟
حداکثر هد درج‌شده در جدول 58 متر است؛ مربوط به 209 mm، دور 2900 RPM و دبی 150 m³/h.
توان موتور در 1450 دور چقدر است؟
بسته به قطر پروانه، 5.5 تا 7.5 kW.
توان موتور در 2900 دور چقدر است؟
بسته به قطر پروانه، 37 تا 55 kW.
قطر پروانه‌های 100/200 چیست؟
180، 190، 200 و 209 میلی‌متر.
فلنج ورودی و خروجی چیست؟
ورودی 125 mm و خروجی 100 mm.
