پمپ 100/315 | مشخصات فنی، عملکرد و کاتالوگ پمپ 100/315

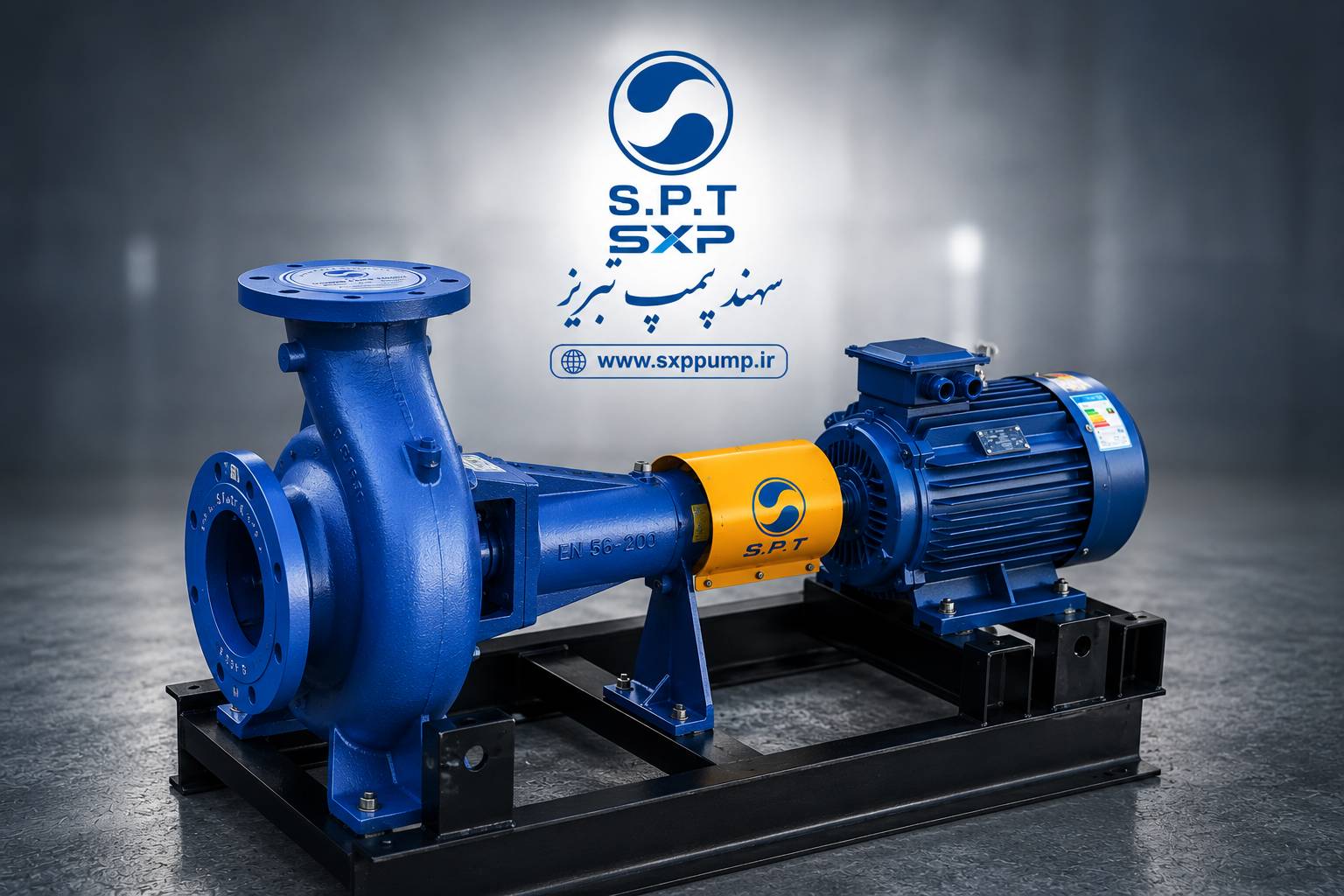

پمپ 100/315 سهند پمپ یک پمپ گریز از مرکز با دور 1450 RPM است که برای پروژه‌هایی با نیاز به دبی متوسط و هد متوسط طراحی شده است. این مدل با چهار قطر پروانه از 290 تا 319 میلی‌متر، امکان انتخاب نقطه عملکرد متناسب با شرایط واقعی سیستم را فراهم می‌کند.
در جدول عملکرد این مدل، دبی‌های 60، 90، 120، 150 و 180 مترمکعب بر ساعت ارائه شده و بسته به قطر پروانه، هد از 16 تا 36 متر در نقاط مختلف کاری تغییر می‌کند.
مشخصات فنی پمپ 100/315
| مشخصه |
مقدار |
| مدل |
100/315 |
| نوع |
پمپ گریز از مرکز |
| دور |
1450 RPM |
| محدوده دبی جدول |
60 تا 180 m³/h |
| حداکثر هد جدول |
36 متر |
| قطر پروانه‌ها |
290 / 300 / 310 / 319 mm |
| فلنج مکش |
125 mm |
| فلنج رانش |
100 mm |
| توان موتور |
15 تا 22 kW |
| توان موتور |
20 تا 30 HP |
| جریان موتور |
32 تا 44 A |

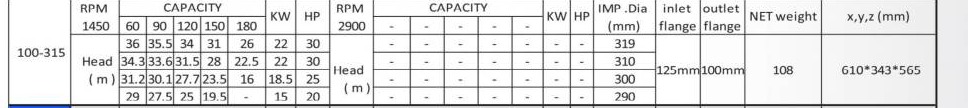

جدول کامل عملکرد پمپ 100/315
دور 1450 RPM
| قطر پروانه |
60 m³/h |
90 m³/h |
120 m³/h |
150 m³/h |
180 m³/h |
موتور |
| 319 mm |
36 |
35.5 |
34 |
31 |
26 |
22 kW |
| 310 mm |
34.3 |
33.6 |
31.5 |
28 |
22.5 |
22 kW |
| 300 mm |
31.2 |
30.1 |
27.7 |
23.5 |
16 |
18.5 kW |
| 290 mm |
29 |
27.5 |
25 |
19.5 |
— |
15 kW |
مشخصات موتورهای متناظر
| پروانه |
توان |
HP |
جریان |
| 319 mm |
22 kW |
30 HP |
44 A |
| 310 mm |
22 kW |
30 HP |
44 A |
| 300 mm |
18.5 kW |
25 HP |
36.5 A |
| 290 mm |
15 kW |
20 HP |
32 A |
نقطه قوت 100/315؛ انتخاب بین چهار منحنی عملکرد
نکته مهم این مدل فقط «دبی و هد» نیست.
100/315 چهار انتخاب پروانه دارد و این یعنی می‌توان مشخصات هیدرولیکی پمپ را به نقطه کاری پروژه نزدیک‌تر کرد.
به‌عنوان نمونه، در دبی 120 m³/h:
| قطر پروانه |
هد |
| 319 mm |
34 m |
| 310 mm |
31.5 m |
| 300 mm |
27.7 m |
| 290 mm |
25 m |
یعنی در یک دبی یکسان، تغییر قطر پروانه می‌تواند هد موردنیاز سیستم را به شکل قابل توجهی تغییر دهد.
پس انتخاب پروانه باید از نقطه کار شروع شود، نه از توان موتور.
100/315؛ برای چه نقطه‌ای از سیستم؟
اگر پروژه به دبی‌های حدود 60 تا 150 m³/h نیاز داشته باشد، جدول این مدل چندین نقطه عملکرد را در اختیار طراح قرار می‌دهد.
برای مثال در دبی 150 m³/h:
- پروانه 319 → 31 m
- پروانه 310 → 28 m
- پروانه 300 → 23.5 m
- پروانه 290 → 19.5 m
این اختلاف نشان می‌دهد که انتخاب قطر پروانه می‌تواند نقش تعیین‌کننده‌ای در رسیدن به هد موردنظر داشته باشد.
وقتی دبی مهم‌تر از بزرگ‌ترین هد است
یکی از نکات جالب جدول 100/315 این است که با افزایش دبی، هد به‌صورت یکنواخت در تمام ردیف‌ها کاهش پیدا نمی‌کند و رفتار هر قطر پروانه باید بر اساس نقطه واقعی کار بررسی شود.
برای نمونه، پروانه 319 میلی‌متر در جدول از:
36 متر در 60 m³/h
به:
26 متر در 180 m³/h
می‌رسد.
بنابراین عدد «36 متر» به‌تنهایی مشخص‌کننده عملکرد پمپ نیست؛ دبی متناظر با آن هد نیز باید همیشه کنار عدد هد دیده شود.
این دقیقاً همان چیزی است که در انتخاب مهندسی پمپ اهمیت دارد.
انتخاب پروانه 100/315
پروانه 319 mm
بالاترین هد جدول را ارائه می‌دهد:
36 m در 60 m³/h
و با موتور 22 kW مشخص شده است.
پروانه 310 mm
هد آن در محدوده 22.5 تا 34.3 متر در نقاط درج‌شده جدول قرار دارد و موتور آن نیز 22 kW است.
پروانه 300 mm
با موتور 18.5 kW ارائه شده و در نقاط جدول هد 16 تا 31.2 متر دارد.
پروانه 290 mm
کمترین توان موتور جدول را دارد:
15 kW / 20 HP / 32 A
و هدهای درج‌شده آن از 19.5 تا 29 متر است.
فلنج پمپ 100/315
طبق جدول کاتالوگ:
فلنج ورودی: 5 اینچ 125 mm
فلنج خروجی:4 اینچ 100 mm
اما یک نکته مهم:
قطر فلنج پمپ الزاماً مساوی قطر لوله پروژه نیست.
قطر لوله باید بر اساس دبی، سرعت جریان، افت فشار مسیر، طول خط، شرایط مکش و ملاحظات اقتصادی انتخاب شود.
بنابراین نباید صرفاً از روی «فلنج 125/100» نتیجه گرفت که تمام لوله‌کشی پروژه باید دقیقاً با همین قطر اجرا شود.
توان موتور؛ 15 تا 22 کیلووات
پمپ 100/315 در جدول با چهار سطح توان موتور ارائه شده است:
15 kW → 20 HP
18.5 kW → 25 HP
22 kW → 30 HP
انتخاب توان موتور نیز باید با نقطه عملکرد و شرایط واقعی بهره‌برداری تطبیق داده شود.
طبق توضیح کاتالوگ، توان موتور بر اساس حداکثر دبی محاسبه‌شده در نظر گرفته شده و ممکن است در نقطه کار واقعی کمتر باشد.
محاسبه مهندسی قبل از انتخاب نهایی
برای انتخاب دقیق 100/315، تنها دانستن دبی کافی نیست.
اطلاعات زیر باید بررسی شوند:
- دبی موردنیاز
- هد استاتیک
- افت فشار لوله
- طول خط
- قطر و جنس لوله
- شرایط مکش
- ارتفاع محل نصب
- مشخصات سیال
- دمای سیال
- NPSH
- نقطه کاری واقعی پمپ
بر اساس این اطلاعات می‌توان مشخص کرد که کدام قطر پروانه 290، 300، 310 یا 319 میلی‌متر به نقطه کاری نزدیک‌تر است.
یک مثال واقعی از انتخاب
فرض کنیم نقطه موردنیاز پروژه حدود:
120 m³/h + هد حدود 30 m
باشد.
در جدول:
- 319 mm → 34 m
- 310 mm → 31.5 m
- 300 mm → 27.7 m
- 290 mm → 25 m
در این شرایط، از نظر صرفاً جدول عملکرد، پروانه 310 میلی‌متر به نقطه 120/30 نزدیک‌تر است؛ اما انتخاب نهایی همچنان باید با منحنی کامل پمپ و منحنی سیستم کنترل شود.
این نوع مقایسه بسیار ارزشمندتر از معرفی ساده «پمپ 100/315 با هد 36 متر» است.
کاربرد مهندسی پمپ 100/315
پمپ 100/315 را می‌توان در سیستم‌هایی که نقطه کاری آنها در محدوده عملکرد جدول قرار می‌گیرد بررسی کرد؛ اما کاربرد دقیق پمپ باید از روی سیال، دبی، هد و شرایط نصب تعیین شود.
به همین دلیل در صفحه محصول SXP بهتر است به‌جای فهرست‌کردن ده‌ها کاربرد بدون پشتوانه، روی مشخصات واقعی، نقطه کار و انتخاب مهندسی تمرکز کنیم.
این کار هم محتوای تخصصی‌تری می‌سازد و هم از ادعاهای غیرقابل اثبات جلوگیری می‌کند.
پمپ 100/315 را چگونه انتخاب کنیم؟
فرمول تصمیم‌گیری صفحه:
دبی موردنیاز
↓
هد موردنیاز
↓
بررسی نقطه کار
↓
انتخاب قطر پروانه
↓
بررسی توان موتور
↓
بررسی شرایط مکش و NPSH
↓
انتخاب نهایی پمپ
این دقیقاً همان بخشی است که می‌تواند صفحه محصول SXP را از یک صفحه صرفاً کاتالوگی جدا کند.
استعلام قیمت پمپ 100/315
برای دریافت قیمت و انتخاب دقیق پمپ 100/315، اطلاعات زیر را ارسال کنید:
دبی: … m³/h
هد: … m
نوع سیال: …
دمای سیال: …
شرایط مکش: …
برق: …
نوع کاربرد: …
کارشناسی فنی می‌تواند بر اساس نقطه کاری، قطر پروانه و توان موتور مناسب را بررسی کند.
SXP | سهند پمپ
نمایندگی انحصاری سهند پمپ در کل غرب و جنوب ایران
📞 09128683932
📞 09190061138
☎️ 06643423302
🌐 www.sxppump.i
سوالات متداول پمپ 100/315
پمپ 100/315 چه دبی‌ای دارد؟
در دور 1450 RPM، جدول کاتالوگ نقاط 60 تا 180 m³/h را ارائه می‌کند.
حداکثر هد پمپ 100/315 چقدر است؟
بیشترین هد درج‌شده در جدول 36 متر است؛ مربوط به پروانه 319 میلی‌متر در دبی 60 m³/h.
توان موتور پمپ 100/315 چقدر است؟
بسته به قطر پروانه، توان موتورهای جدول 15، 18.5 و 22 کیلووات است.
پمپ 100/315 چه قطر پروانه‌هایی دارد؟
چهار قطر پروانه در جدول وجود دارد:
290 / 300 / 310 / 319 mm
فلنج پمپ 100/315 چقدر است؟
فلنج مکش 125 mm و فلنج رانش 100 mm است.
آیا پروانه 319 همیشه باید انتخاب شود؟
خیر. قطر پروانه باید بر اساس دبی و هد واقعی پروژه انتخاب شود. بزرگ‌ترین پروانه الزاماً مناسب‌ترین انتخاب برای هر سیستم نیست.
