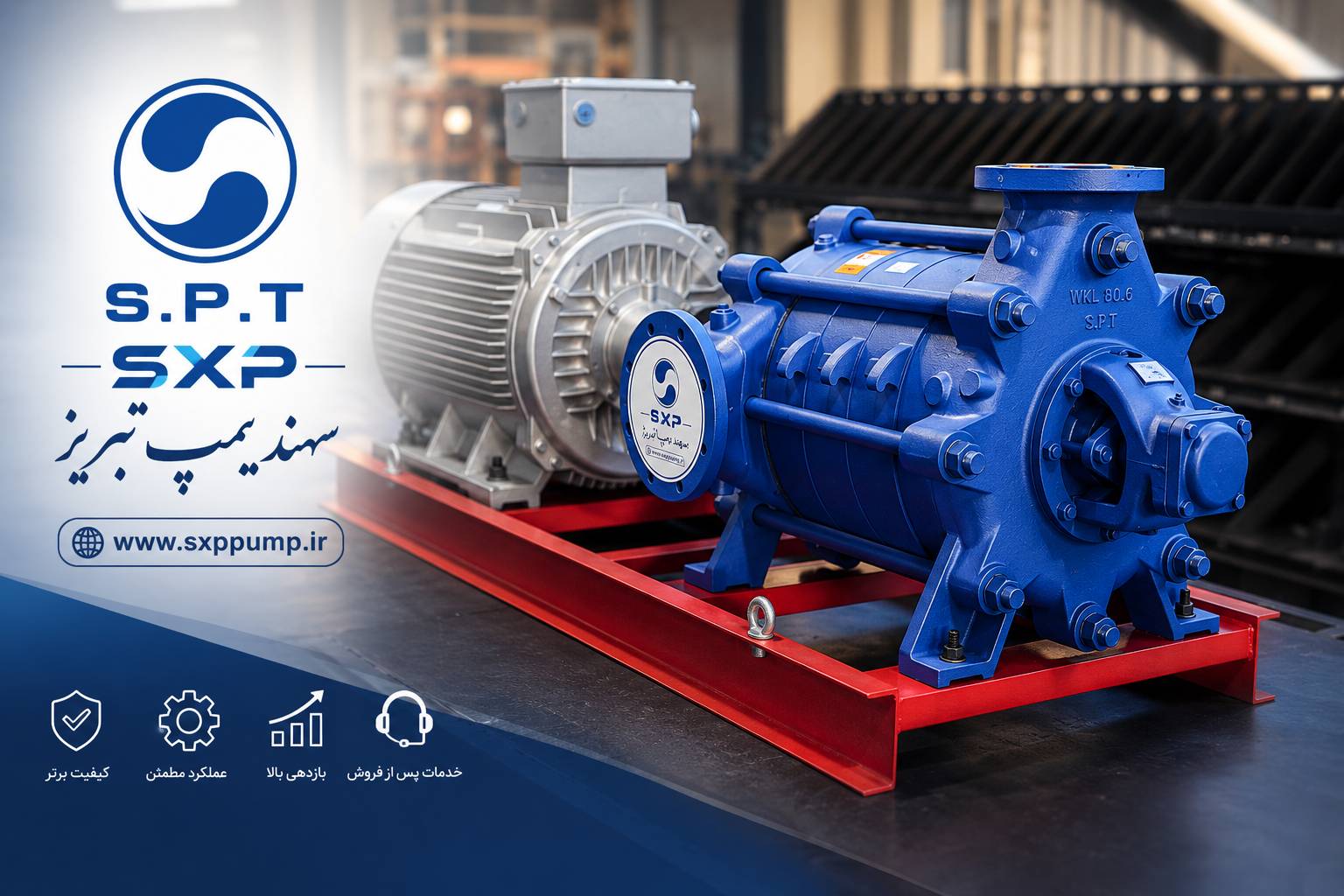

مدل پمپ 65/7 wkl فشار قوی
10 کالا در انبار / گارانتی اصالت و سلامت فیزیکی کالا
پمپ WKL 65/7 یکی از مدل‌های پمپ طبقاتی فشار قوی سری WKL 65 شرکت سهند پمپ تبریز است که با ساختار چندمرحله‌ای برای ایجاد هد بالاتر در مقایسه با پمپ‌های تک‌مرحله‌ای طراحی شده است.
مطابق جدول فنی کاتالوگ، مدل WKL 65/7 با دور 1450 RPM دارای 7 طبقه، پروانه 192 میلی‌متر، دبی 17 تا 45 مترمکعب بر ساعت و هد 52 تا 89 متر است. توان موتور این مدل در جدول کاتالوگ 15 کیلووات، معادل 20 اسب بخار با جریان نامی 32 آمپر درج شده است.
بر اساس کاتالوگ سری High Pressure Pump WKL 65:
طبق کاتالوگ، جنس قطعات در صورت درخواست قابل تغییر است.
ساختار طبقاتی و فشار بالای این خانواده از پمپ‌ها، آن را برای پروژه‌هایی که به هد بالاتر و انتقال آب تحت فشار نیاز دارند، مناسب می‌کند.
کاربردهای متداول این سری می‌تواند شامل موارد زیر باشد:
انتخاب مدل دقیق باید بر اساس دبی و هد موردنیاز پروژه انجام شود، نه صرفاً قطر لوله یا توان موتور.
در پمپ‌های طبقاتی، هد موردنیاز از طریق چند مرحله هیدرولیکی ایجاد می‌شود. در مدل WKL 65/7، پمپ دارای 7 طبقه است و در جدول کاتالوگ برای پروانه 192 میلی‌متر، نقاط عملکرد مشخصی در بازه 17 تا 45 مترمکعب بر ساعت ارائه شده است.
این ساختار باعث می‌شود این مدل برای کاربردهایی که هد بالاتر از محدوده معمول پمپ‌های تک‌مرحله‌ای مورد نیاز است، در رده پمپ‌های فشار قوی قرار بگیرد.
برای انتخاب صحیح WKL 65/7 فقط دانستن دبی کافی نیست.
پارامترهای اصلی عبارت‌اند از:
دبی موردنیاز + هد موردنیاز + شرایط مکش + افت مسیر + مشخصات سیال + شرایط نصب
به عنوان مثال، اگر نقطه کاری پروژه نزدیک به:
31 m³/h → 76 m
باشد، این نقطه در جدول عملکرد WKL 65/7 وجود دارد.
اما اگر نقطه کاری واقعی پروژه متفاوت باشد، باید منحنی عملکرد و شرایط سیستم بررسی شود.

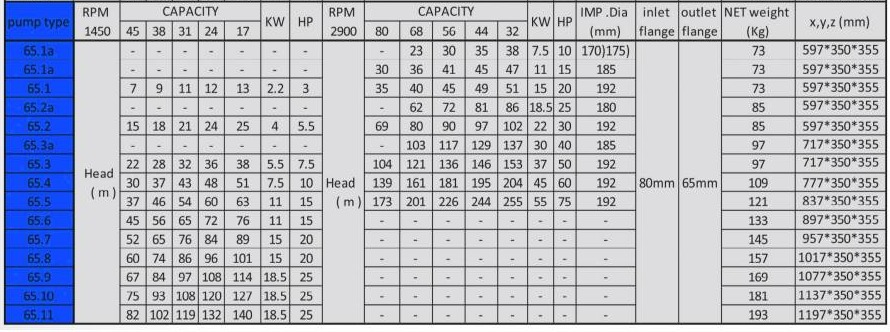

بر اساس جدول کاتالوگ:
15 kW | 20 HP | 32 A | 1450 RPM
توان موتور درج‌شده در کاتالوگ بر اساس شرایط طراحی و حداکثر ظرفیت محاسباتی انتخاب شده است؛ بنابراین در انتخاب موتور نهایی پروژه، نقطه کاری واقعی نیز باید بررسی شود.
سری WKL 65 با تعداد طبقات مختلف ارائه می‌شود. با ثابت بودن سایر مشخصات، افزایش تعداد طبقات در جدول این سری با افزایش هد همراه است.
برای نمونه در دبی 31 m³/h:
این موضوع کمک می‌کند مدل مناسب بر اساس هد موردنیاز پروژه انتخاب شود، نه صرفاً نام یا سایز پمپ.
قطر فلنج پمپ الزاماً به معنی قطر مناسب لوله‌کشی پروژه نیست. قطر لوله باید با توجه به دبی، سرعت جریان، افت فشار، طول مسیر و ملاحظات اقتصادی انتخاب شود.
همچنین برای انتخاب نهایی باید مواردی مانند:
بررسی شوند.
پمپ WKL 65/7 دارای 7 طبقه است.
طبق جدول کاتالوگ، دبی در دور 1450 RPM از 17 تا 45 مترمکعب بر ساعت درج شده است.
هدهای جدول برای این مدل از 52 تا 89 متر متغیر است و به نقطه کاری بستگی دارد.
توان موتور درج‌شده در جدول 15 کیلووات، معادل 20 اسب بخار است.
جدول این مدل در بخش مربوط به WKL 65/7، دور 1450 RPM را نشان می‌دهد.
قطر پروانه در جدول این مدل 192 میلی‌متر است.
فلنج ورودی 80 میلی‌متر و فلنج خروجی 65 میلی‌متر است.
این مدل می‌تواند در کاربردهای انتقال آب و آبرسانی کشاورزی مورد استفاده قرار گیرد؛ اما مناسب بودن آن برای یک پروژه مشخص باید بر اساس دبی و هد واقعی موردنیاز بررسی شود.
