پمپ 100/400 | مشخصات فنی، عملکرد و کاتالوگ پمپ 100/400
پمپ 100/400 سهند پمپ یک پمپ گریز از مرکز با دور نامی 1450 RPM است که برای محدوده‌ای از دبی 40 تا 200 مترمکعب بر ساعت طراحی شده و با توجه به قطر پروانه، امکان دستیابی به هدهایی تا 57.5 متر را فراهم می‌کند.
این مدل با چهار قطر پروانه 340، 360، 380 و 404 میلی‌متر ارائه می‌شود و انتخاب پروانه و توان موتور باید بر اساس نقطه واقعی کار سیستم انجام شود.
مشخصات فنی پمپ 100/400
| مشخصه |
مقدار |
| مدل |
100/400 |
| نوع |
پمپ گریز از مرکز |
| دور |
1450 RPM |
| دبی |
40 تا 200 m³/h |
| حداکثر هد جدول |
57.5 متر |
| قطر پروانه‌ها |
340 / 360 / 380 / 404 mm |
| فلنج مکش |
125 mm |
| فلنج رانش |
100 mm |
| توان موتور |
22 تا 45 kW |
| توان موتور |
30 تا 61 HP |
| جریان موتور |
44 تا 85.5 A |

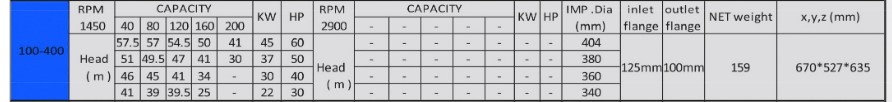

جدول کامل عملکرد پمپ 100/400
دور 1450 RPM
| قطر پروانه |
دبی 40 |
دبی 80 |
دبی 120 |
دبی 160 |
دبی 200 m³/h |
توان موتور |
| 404 mm |
57.5 m |
57 |
54.5 |
50 |
41 |
45 kW |
| 380 mm |
51 |
49.5 |
47 |
41 |
30 |
37 kW |
| 360 mm |
46 |
45 |
41 |
34 |
— |
30 kW |
| 340 mm |
41 |
39 |
39.5 |
25 |
— |
22 kW |
توان موتور طبق کاتالوگ:
- پروانه 404 → 45 kW / 61 HP / 85.5 A
- پروانه 380 → 37 kW / 50 HP / 70.5 A
- پروانه 360 → 30 kW / 41 HP / 58.5 A
- پروانه 340 → 22 kW / 30 HP / 44 A
توان موتور بر اساس حداکثر دبی محاسبه‌شده در نظر گرفته شده و ممکن است در نقطه واقعی بهره‌برداری کمتر از مقدار نامی موردنیاز باشد.
نقطه قوت واقعی 100/400 چیست؟
100/400 را نباید صرفاً با عدد دبی آن معرفی کرد.
این مدل در دور 1450 RPM، ترکیبی از دبی متوسط با هد نسبتاً بالا ارائه می‌دهد. در بیشترین قطر پروانه، یعنی 404 میلی‌متر، طبق جدول کاتالوگ:
- در 40 m³/h → هد 57.5 متر
- در 80 m³/h → هد 57 متر
- در 120 m³/h → هد 54.5 متر
- در 160 m³/h → هد 50 متر
- در 200 m³/h → هد 41 متر
بنابراین 100/400 زمانی جذاب‌تر می‌شود که سیستم به هد قابل توجه در کنار دبی کنترل‌شده نیاز داشته باشد و نقطه کار با منحنی واقعی پمپ منطبق باشد.
انتخاب قطر پروانه؛ بخش مهم انتخاب 100/400
یکی از مزیت‌های فنی این مدل، وجود چهار انتخاب پروانه است.
پروانه 404 میلی‌متر
بالاترین هد جدول را ارائه می‌کند و با موتور 45 کیلووات مشخص شده است.
پروانه 380 میلی‌متر
گزینه‌ای با توان 37 کیلووات و هد پایین‌تر از پروانه 404 است.
پروانه 360 میلی‌متر
با موتور 30 کیلووات ارائه شده و برای نقاط کاری با هد پایین‌تر نسبت به دو پروانه بزرگ‌تر قابل بررسی است.
پروانه 340 میلی‌متر
کمترین توان موتور جدول، یعنی 22 کیلووات را دارد و هد آن در نقاط درج‌شده بین 25 تا 41 متر قرار می‌گیرد.
نکته مهندسی: انتخاب پروانه نباید صرفاً بر اساس «بزرگ‌ترین پروانه» یا «کمترین توان موتور» انجام شود؛ معیار اصلی، نقطه تقاطع منحنی عملکرد پمپ با منحنی سیستم است.
فلنج و انتخاب لوله
طبق جدول کاتالوگ:
- فلنج ورودی پمپ: 125 میلی‌متر
- فلنج خروجی پمپ: 100 میلی‌متر
اما قطر فلنج پمپ الزاماً به معنی قطر نهایی لوله‌کشی نیست.
قطر لوله باید با توجه به دبی، سرعت جریان، افت فشار، طول مسیر، شرایط مکش و ملاحظات اقتصادی سیستم انتخاب شود.
در خود کاتالوگ نیز تأکید شده که انتخاب قطر لوله با درنظرگرفتن سرعت جریان انجام شود و بین قطر اقتصادی لوله و انرژی موردنیاز پمپ تعادل برقرار شود.
هد پمپ فقط یک عدد ثابت نیست
هد پمپ 100/400 به قطر پروانه و دبی کاری وابسته است.
برای مثال، در پروانه 404 میلی‌متر، هد از 57.5 متر در 40 m³/h تا 41 متر در 200 m³/h در جدول تغییر می‌کند.
بنابراین نوشتن اینکه:
«پمپ 100/400 هد 57.5 متر دارد»
به‌تنهایی معرفی دقیقی نیست.
عبارت فنی صحیح‌تر این است:
پمپ 100/400 در دور 1450 RPM، بسته به قطر پروانه و نقطه کاری، در جدول کاتالوگ هدهایی تا 57.5 متر ارائه می‌دهد.
این تفاوت برای یک صفحه محصول حرفه‌ای مهم است.
کاربرد و انتخاب مهندسی
پمپ 100/400 را می‌توان در پروژه‌هایی که به ترکیب مشخصی از دبی و هد نیاز دارند بررسی کرد؛ اما انتخاب نهایی باید بر اساس اطلاعات واقعی سیستم انجام شود، از جمله:
- دبی موردنیاز
- هد استاتیک
- افت فشار مسیر
- طول و قطر خطوط لوله
- شرایط مکش
- ارتفاع محل نصب
- مشخصات سیال
- NPSH
- نقطه کاری موردنظر
به همین دلیل، برای اعلام مدل نهایی و توان موتور، صرفاً دانستن قطر لوله کافی نیست.
100/400 برای چه نقطه کاری مناسب است؟
اگر نیاز پروژه مثلاً در محدوده:
80 تا 160 m³/h
باشد، جدول این مدل نقاط کاری متعددی را در اختیار قرار می‌دهد و بسته به هد موردنیاز می‌توان قطر پروانه مناسب را بررسی کرد.
برای نمونه در دبی 120 m³/h:
| پروانه |
هد |
| 404 mm |
54.5 m |
| 380 mm |
47 m |
| 360 mm |
41 m |
| 340 mm |
39.5 m |
این جدول نشان می‌دهد که قطر پروانه مستقیماً روی هد قابل دستیابی اثر می‌گذارد و انتخاب آن باید متناسب با نقطه کاری پروژه باشد.
چرا 100/400 می‌تواند انتخاب مهندسی متفاوتی باشد؟
چون این مدل صرفاً یک پمپ با یک نقطه عملکرد نیست؛ چهار انتخاب پروانه در اختیار طراح قرار می‌دهد تا پمپ به نقطه کاری موردنظر نزدیک‌تر شود.
به زبان ساده:
دبی موردنیاز → هد موردنیاز → انتخاب پروانه → بررسی توان موتور → بررسی نقطه کاری
این ترتیب، مبنای منطقی انتخاب پمپ است.
سفارش و استعلام قیمت پمپ 100/400
برای انتخاب صحیح پمپ 100/400 بهتر است هنگام استعلام، اطلاعات زیر مشخص باشد:
دبی موردنیاز: … m³/h
هد موردنیاز: … m
نوع سیال: …
دمای سیال: …
شرایط مکش: …
دور موردنظر: 1450 RPM
برق: …
نوع کاربرد: …
بر اساس این اطلاعات می‌توان قطر پروانه و توان موتور مناسب را بررسی کرد.
قیمت پمپ 100/400
قیمت نهایی پمپ به مشخصات انتخابی، قطر پروانه، توان موتور، تجهیزات همراه و شرایط تأمین بستگی دارد. برای دریافت قیمت روز و انتخاب فنی، استعلام بگیرید.
SXP | سهند پمپ
نمایندگی انحصاری سهند پمپ در کل غرب و جنوب ایران
📞 09128683932
📞 09190061138
☎️ 06643423302
🌐 www.sxppump.ir
سوالات متداول پمپ 100/400
پمپ 100/400 چه دبی‌ای دارد؟
طبق جدول کاتالوگ، در دور 1450 RPM نقاط دبی 40، 80، 120، 160 و 200 مترمکعب بر ساعت برای این مدل ارائه شده است.
حداکثر هد پمپ 100/400 چقدر است؟
بیشترین مقدار درج‌شده در جدول 57.5 متر است که مربوط به پروانه 404 میلی‌متر در دبی 40 m³/h است.
توان موتور 100/400 چقدر است؟
بسته به قطر پروانه، توان موتورهای جدول از 22 تا 45 کیلووات است.
فلنج پمپ 100/400 چند اینچ است؟
فلنج ورودی 125 میلی‌متر و فلنج خروجی 100 میلی‌متر است. انتخاب قطر لوله نهایی باید بر اساس شرایط هیدرولیکی سیستم انجام شود.
آیا پروانه 404 همیشه بهترین انتخاب است؟
خیر. بزرگ‌ترین پروانه الزاماً بهترین انتخاب برای هر پروژه نیست. پروانه باید بر اساس دبی و هد موردنیاز و نقطه کار واقعی انتخاب شود.
